Descripció
El CT-SAW860 és un modulador d'àudio/vídeo d'estat-sòlid que proporciona una sortida de portadora de vídeo i RF aural modulada en un canal fix de 54 MHz a 860MHz.
El modulador de vídeo d'àudio filtrat SAW accepta vídeo de polaritat estàndard a un nivell de 0,7-2,5 Vp-p des de fonts de vídeo com un receptor de satèl·lit, un demodulador, una càmera de televisió, un reproductor de DVD o una gravadora de vídeo.

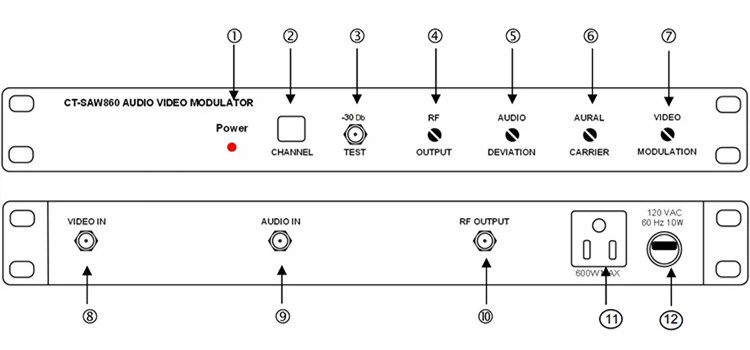

La unitat proporciona senyals de vídeo, color i àudio d'alta qualitat a qualsevol canal no utilitzat dins d'un sistema MATV, SMATV o CATV de circuit tancat. Per facilitar el funcionament, tots els controls de nivell es troben al panell frontal.
Especificació
|
Lloc d'origen: Guangdong, Xina |
|
|
Número de model: GDM-004 (GLM-SAW860) |
|
|
RF |
|
|
1. Canals de sortida |
TV VHF: 2-13, UHF: 14-69, CATV: 2-127 |
|
2. Nivell de sortida |
+55 dBmV (mínim) |
|
3. Interval de nivell de sortida |
13 dB |
|
4. Relació de portadors A/V |
-7 dB a -22 dB |
|
5. Sortida espuria |
-60 dB per sota del portador de vídeo (@ració del portador A/V -15 dB, nivell de sortida: +55dBmV) |
|
6. Precisió/estabilitat de la freqüència |
±5 kHz |
|
7. Impedància de sortida |
75 ohms |
|
8. Pèrdua de retorn de sortida |
9 dB |
|
VÍDEO |
|
|
1. Nivell d'entrada de vídeo |
0,7 Vp-p mínim @87,5% de modulació |
|
2. Guany diferencial |
<5% (10 to 90% APL) |
|
3. Fase diferencial |
<5˚ (10 to 90% APL) |
|
4. Zum i soroll |
-60 dB @87,5% Modulació |
|
5. Relació portador visual a soroll |
60 dB @4 MHz BW |
|
6. Resposta de freqüència |
±1,7 dB (30 Hz a 4,2 MHz) |
|
ÀUDIO |
|
|
1. Nivell d'entrada |
0,8 Vp-p per a una desviació de ±25 KHz |
|
2. Impedància d'entrada |
600 ohms desequilibrats |
|
3. Pre-èmfasi |
75 µSeg |
|
GENERAL |
|
|
1. Interval d'entrada de potència |
120 VAC, 60 Hz |
|
2. Temperatura de funcionament |
32 ˚F ~ 122 ˚F |
|
3. Connectors |
Tot tipus "F". |
|
MECÀNICA |
|
|
1. Dimensions |
19" (W) x 1.75" (H) x 2.25" (D) |
|
2. Pes |
4,3 lliures |
Goodmind Electronics (Shenzhen) Co., Ltd. va ser fundada el 1992 amb un capital social de 18 milions de dòlars dels EUA. La seva pròpia fàbrica es troba a Shenzhen i compta amb més de 1000 empleats. És una empresa d'alta-tecnologia que integra R+D, producció, vendes i servei, l'empresa s'especialitza en antena / comunicació de xarxa / Bluetooth / accessoris AV / Smart Home / empresa de fabricació professional d'accessoris per a cotxes. La fàbrica està integrada verticalment. La fàbrica té processament de plàstic, estampació de metalls, fosa a pressió de zinc, SMT, DIP i centre de muntatge. L'empresa té una forta fortalesa financera, un equip professional d'R+D, un equip de fabricació excel·lent i una fabricació ajustada, i es dedica a crear productes d'alta-qualitat per als clients.
Què és un modulador de vídeo d'àudio filtrat SAW?
Un modulador de vídeo d'àudio filtrat SAW és un dispositiu que s'utilitza habitualment en sistemes de televisió analògic per transmetre senyals d'àudio i vídeo. Utilitza un filtre d'ona acústica superficial (SAW) per modelar i filtrar amb precisió el senyal modulat, assegurant el compliment d'estàndards de freqüència específics i reduint les interferències.
Com funciona un filtre SAW en aquest context?
Un filtre d'ona acústica superficial (SAW) és un dispositiu d'ones acústiques que filtra i processa senyals electrònics a freqüències de ràdio. En aquest modulador, ajuda a perfeccionar les característiques de freqüència del senyal d'àudio-vídeo, assegurant que es mantingui dins de l'espectre de freqüència designat i minimitzant les interferències.
Quin és l'objectiu d'un filtre SAW en un modulador d'àudio i vídeo?
El filtre SAW del modulador serveix per donar forma i filtrar el senyal modulat. Ajuda a complir amb estàndards de freqüència específics, evitar interferències amb canals adjacents i millorar la qualitat general del senyal d'àudio-vídeo transmès.
Modulador d'àudio i vídeo filtrat SAW
Un modulador d'àudio i vídeo filtrat SAW (Surface Acoustic Wave) és un dispositiu utilitzat en sistemes de televisió analògic per transmetre senyals d'àudio i vídeo. Incorpora un filtre SAW, que és un dispositiu d'ona acústica, per modelar i filtrar amb precisió el senyal modulat. Això ajuda a garantir el compliment d'estàndards de freqüència específics i redueix les interferències.
Aquest tipus de moduladors segueix sent rellevant amb el canvi a la radiodifusió digital?
Amb el canvi generalitzat cap a la difusió digital, els moduladors tradicionals d'àudio-vídeo analògic amb filtres SAW són cada cop menys habituals. Els sistemes de difusió digital sovint utilitzen tècniques de codificació i modulació més avançades.
Com aborda el modulador la interferència dels canals adjacents?
El filtre SAW és fonamental per reduir la interferència de canals adjacents o senyals no desitjats. Assegura que el senyal modulat es mantingui dins del rang de freqüència assignat, minimitzant el risc d'interferències.
Preguntes freqüents
P: Un modulador de vídeo d'àudio filtrat SAW pot gestionar diversos canals?
R: Sí, depenent del seu disseny i especificacions, un modulador pot gestionar diversos canals. És crucial comprovar les capacitats del dispositiu i garantir el compliment dels estàndards de difusió regionals.
P: Com puc assegurar la compatibilitat amb els estàndards de radiodifusió regionals?
R: És essencial consultar amb fabricants o proveïdors per assegurar-se que el modulador de vídeo d'àudio filtrat SAW compleix els estàndards i regulacions de difusió específiques de la vostra regió.
P: Hi ha suport permanent per al manteniment i les actualitzacions d'aquest tipus d'equips?
R: A mesura que els sistemes de difusió analògic s'eliminen gradualment, el suport per al manteniment i les actualitzacions dels moduladors analògics tradicionals pot quedar limitat. Penseu en la transició a solucions digitals per a la viabilitat-a llarg termini.
