Descripció
El modulador d'àudio i vídeo comercial GM55 ha estat dissenyat per proporcionar compatibilitat amb canals adjacents i precisió de freqüència FCC Docket 21006. Aquest modulador de baix cost manté una sortida completa de 55 dBmv en qualsevol canal VHF, mitjà, banda o superbanda. Els canals modulats es poden inserir en qualsevol canal no utilitzat dins d'un sistema MATV o SMATV de circuit tancat.
La modulació externa d'alta qualitat i els controls de nivell de RF garanteixen anys de funcionament fiable. El modulador s'envia amb tots els ajustaments interns pre-i el desplaçament de la FCC Docket 21006 és estàndard sense cap cost addicional.
- Filtre de banda lateral vestigial superior per a sistemes de canals adjacents
- Sortida completa de +55 dBmV
- Sortida harmònica espúria baixa
- Oscil·lador controlat per cristall d'alta precisió per a banda baixa, mitjana i alta
- Oscil·lador PLL àgil mitjançant interruptor DIP per a superbanda.
- Qualitat d'imatge professional
- Disponible als canals del 2 al 36

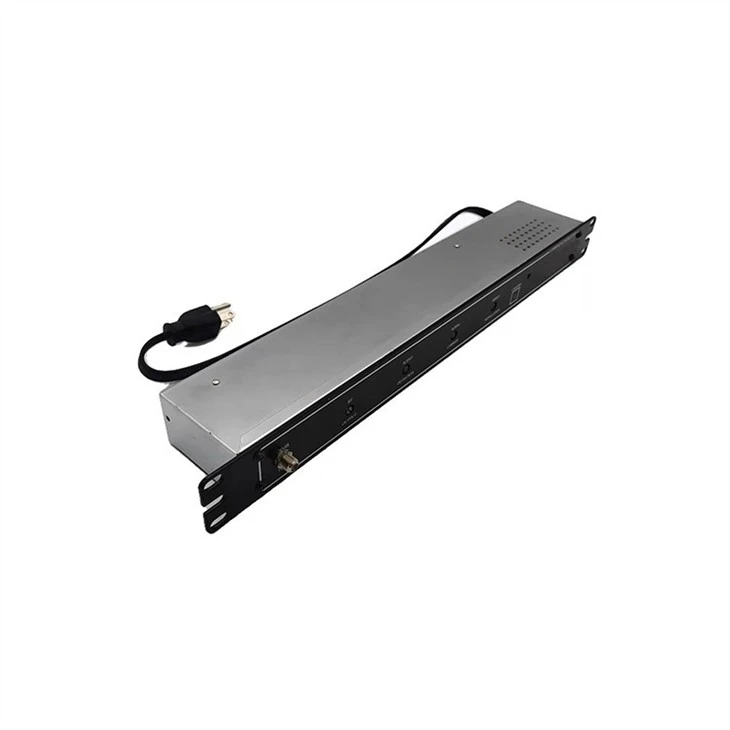

- Panell frontal -30 dB punt de prova

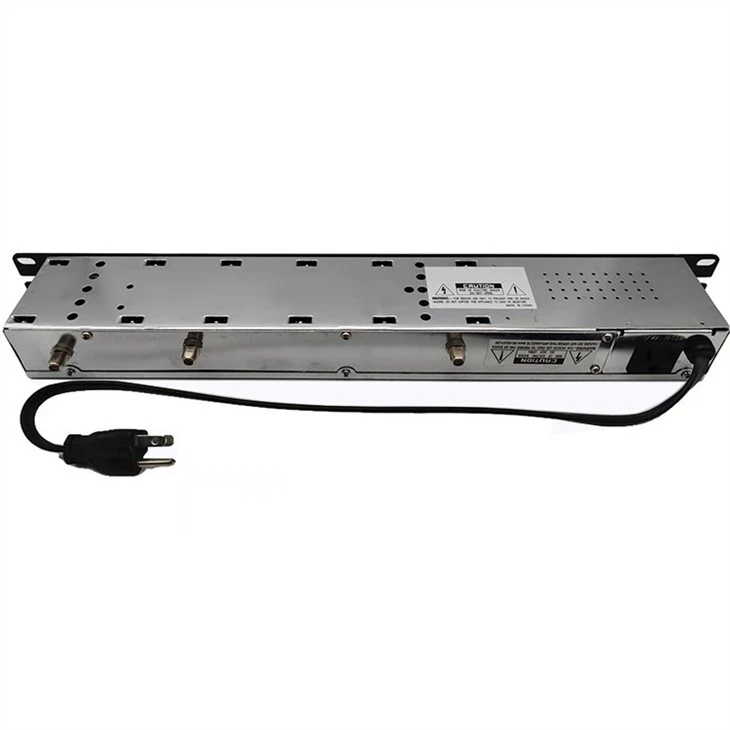

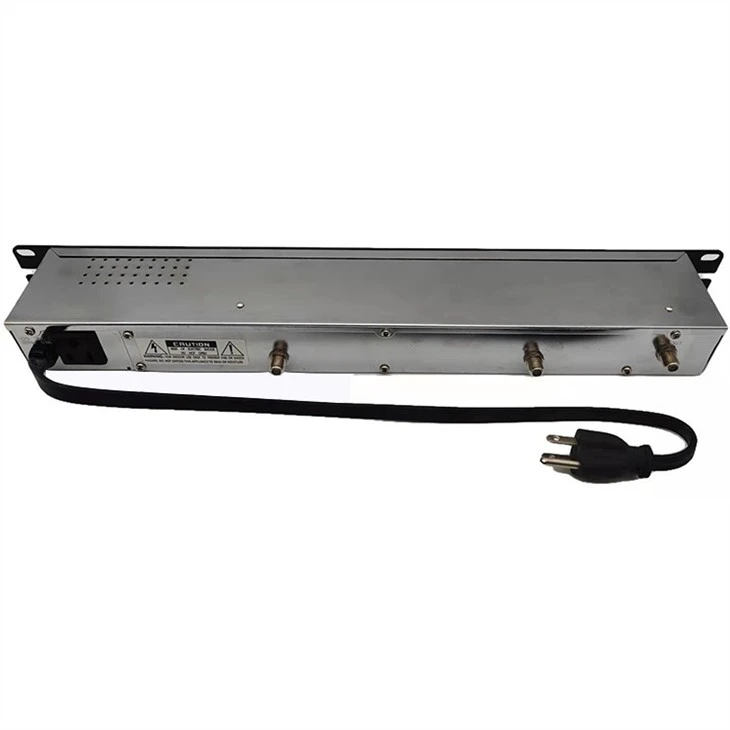

- Presa de connexió de CA del panell posterior
- Models internacionals disponibles per comanda especial
Especificació
|
Lloc d'origen: Guangdong, Xina |
|||
|
Número de model: GDM-016 (GM55) |
|||
|
RF |
VÍDEO |
||
|
Canals: |
T8~T11, 2~36, A-I i J{-W,FCC, Docket 21006 offsets, Factory Set, HRC & IRC offsets disponibles |
Nivell d'entrada: |
5 V p-p mínim per a una modulació del 87,5%. |
|
Nivell de sortida: |
45 a 58 dBmV, ajustable contínuament des del panell frontal |
Tipus d'entrada: |
Sincronització negativa de vídeo compost |
|
Impedància de sortida: |
75 ohms |
C/N visual: |
60 dB @4 MHz BW |
|
Relació àudio/vídeo: |
a. Canals per sota de 216 MHz (CH.13): ajustable de -7 a -18 dB contínuament. |
Resposta de freqüència: |
±1,5 dB (30 Hz a 4 MHz) |
|
b. Superbanda: ajustable de 12 a 18 dB en pas de 2 dB |
Zum i soroll: |
-60 dB @87,5% de modulació |
|
|
Estabilitat de freqüència: |
±10 KHz (5 KHz a la banda aeronàutica) (d'acord amb el document FCC 21006) |
|
|
|
Sortida espuria: |
60 dB per sota del portador de vídeo |
|
|
|
ÀUDIO |
GENERAL |
||
|
Impedància d'entrada de banda base: |
600 ohms desequilibrats |
Entrada d'alimentació: |
De 108 a 125 VCA, 60 Hz, 20 W |
|
Nivell d'entrada de banda base: |
0,5 V p-p per a una desviació de 25 KHz |
Temperatura de funcionament: |
-10 graus a 50 graus |
|
Pre{0}}èmfasi: |
75 microsegons |
Dimensions: |
19"L x 21/4"D x 13/4"H |
|
Planitud: |
1,5 dB (50 Hz a 15 KHz) |
Pes: |
4,3 lliures. |
|
Separació de vídeo/àudio: |
4,5 MHz |
Connectors: |
tipus "F". |
