Descripció

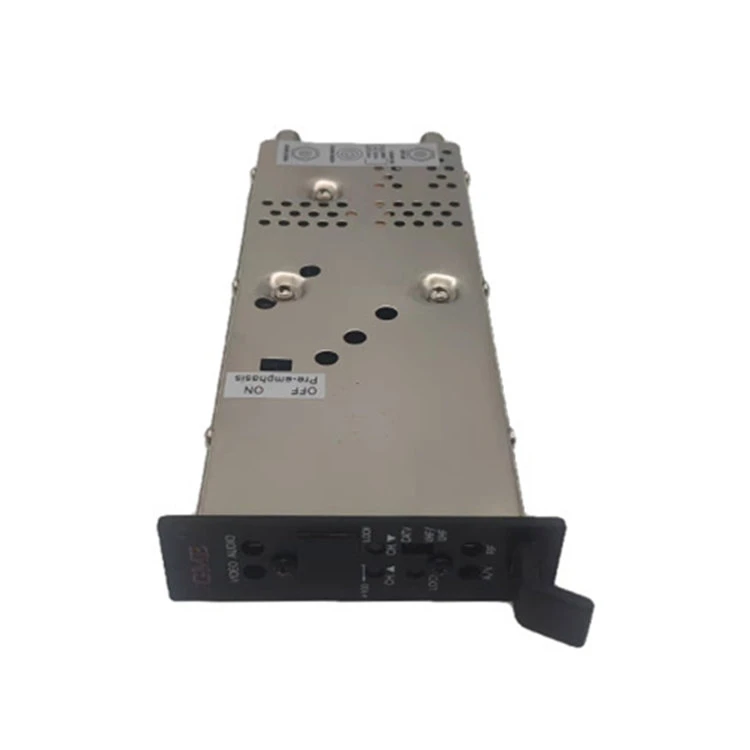

El modulador modular de canal de televisió àgil MATCM-45 és un modulador de televisió CATV/TV de freqüència controlat per microprocessador de qualitat de retransmissió, sintetitzat en bucle bloquejat en fase. La doble conversió i el filtratge SAW superior ofereixen compatibilitat amb canals adjacents i sortida lliure espuria. El MATCM-45 proporciona un nivell de sortida de 45 dB de 50 a 864MHz, incloses les freqüències de TV i CATV. La configuració de canalització es pot canviar mitjançant els botons amunt/avall situats al panell frontal.
- Doble conversió heterodina
- 45dBmV mínim @50-864MHz
- Filtres automàtics de divisió de banda per a una relació portador/soroll superior
- SAW filtrat
- Admet TV, CATV, freqüència i funció de bloqueig
- Compensació de freqüència FCC amb configuració automàtica

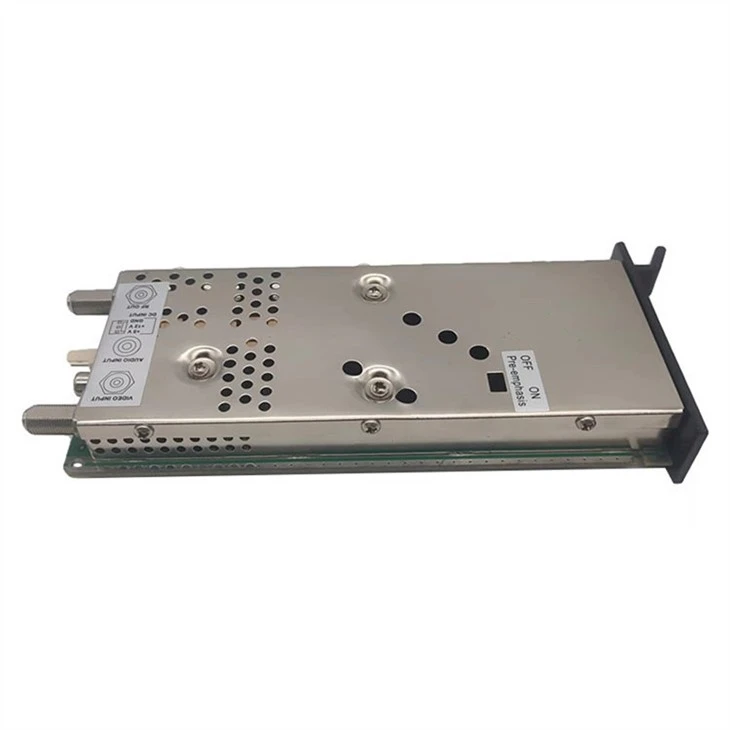

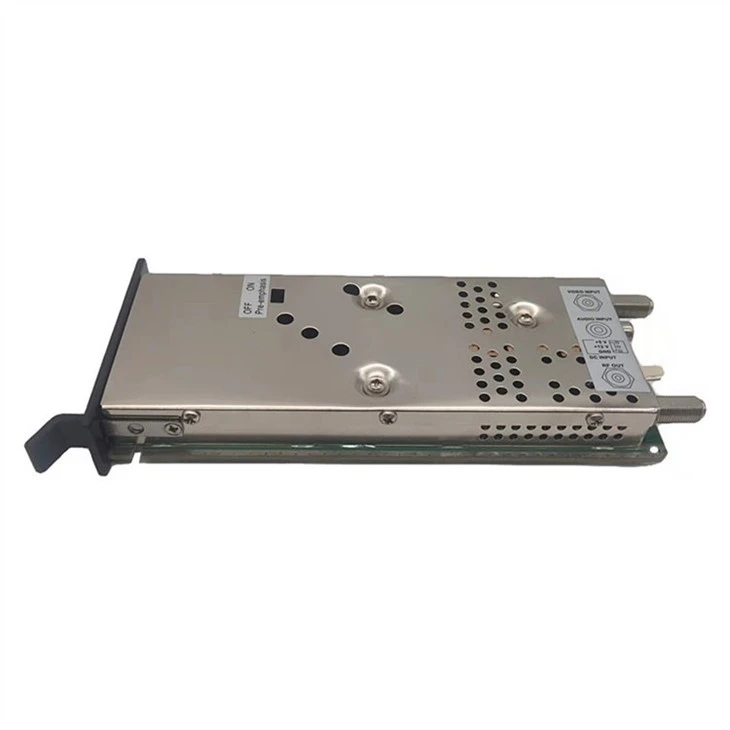

- Interruptor de derrota de pre-èmfasi accessible des del panell lateral per a la inserció de senyal estèreo BTSC compost.
Especificació
|
Lloc d'origen: Guangdong, Xina |
|||
|
Número de model: GDM-007 (MATCM-45) |
|||
|
ARTICLE |
TÍPIC |
QCLIMIT |
CONDICIONS DE LA PROVA |
|
SORTIDA RF |
|||
|
Interval de freqüència |
|
|
54 - 864 MHz |
|
Compensacions de freqüència de la FCC |
|
Automàtic |
+12.5KHz, +25KHz o Cap segons sigui necessari per a cada canal +12.5KHz: CATV CH14-16 CH25-41 CH43-53 +25KHz: CATV CH.42 CH98-99 |
|
Canals de sortida |
|
|
CATV: CH.2 - CH.135 TV (VHF)-CH.2-CH.13 (UHF).CH.14-CH.78 |
|
Nivell de sortida |
|
+45 dBmV mín. |
|
|
Control de nivell de sortida |
|
>10 dB |
|
|
Impedància de sortida |
|
75 ohms |
|
|
Freqüència portadora d'imatge |
|
65 kHz |
|
|
Inter - freqüència de transport |
|
65 kHz |
|
|
Relació portadora P/S |
|
-11 - -30dB mín. |
|
|
Beat del canal adjacent (-4,5 MHz) |
|
-60 dB mín. |
Per sobre del rang de control de guany |
|
Passband Planitud |
|
61,5 dB P/V màx. |
|
|
Espuri- |
|
|
@Conjunt de nivell de sortida 45 dBmV |
|
En Banda |
|
-60 dB mín. |
Relació A/V @-15dBc |
|
Fora de banda |
|
-58 dB mín. |
@ 54 - 864 MHz |
|
Selectivitat del canal |
|
|
Relació A/V @-15dBc |
|
Fv - 6.00MHz |
|
55 dB mín. |
|
|
Fv - 3.58MHz |
|
55 dB mín. |
|
|
Fv - 2.42MHz |
|
55 dB mín. |
|
|
Fv - 1.50MHz |
|
55 dB mín. |
|
|
Fv- 1.25MHz |
|
30 dB mín. |
|
|
Distorsió d'intermodulació |
|
57 dBc mín. |
Portador visual @45dBmV |
|
3 Tons 920 Beat |
|
|
Portadora auditiva @-15dBc Fa +3.58MHz @-17dBc |
|
FM residual |
<2 KHz |
|
Desviació màxima @ span de 10 KHz |
|
PORTADOR / SOroll |
|
60 dB mín. |
|
|
Pèrdua de retorn de sortida |
|
-3 dB mín. |
@54 - 864MHz |
|
EN POSA |
|||
|
VÍDEO |
|
|
|
|
Impedància d'entrada de vídeo |
|
75 ohms |
|
|
Profunditat màxima de modulació del vídeo |
|
87,5 % mín. |
Nivell d'entrada 0,8 Vp-p |
|
Entrada de vídeo @87,5% de modulació |
|
1+0.4 , -0,3 Vp-p |
|
|
C/L Retard |
|
0 ± 50 s |
Vídeo 87,5% de modulació, senyal de prova amb TSG95 NTSC NTC7 cmpst. |
|
Dhase diferencial |
|
Inferior o igual a 5 graus |
Senyal de prova amb TSG95 NTSC NTC7 cmpst. |
|
Pèrdua de retorn d'entrada de vídeo |
|
-18 dB mín. |
A 4,2 MHz |
|
ÀUDIO |
|
|
|
|
Impedància d'entrada d'àudio |
|
10 Kohm |
Desblanc |
|
Desviació d'àudio |
|
260 mV RMS màx. |
@±25KHz PK iv/800Hz to |
|
Àudio Pre{0}}èmfasi |
|
75 u Seg |
Interruptor ON/OFF seleccionat |
|
GENERAL |
|||
|

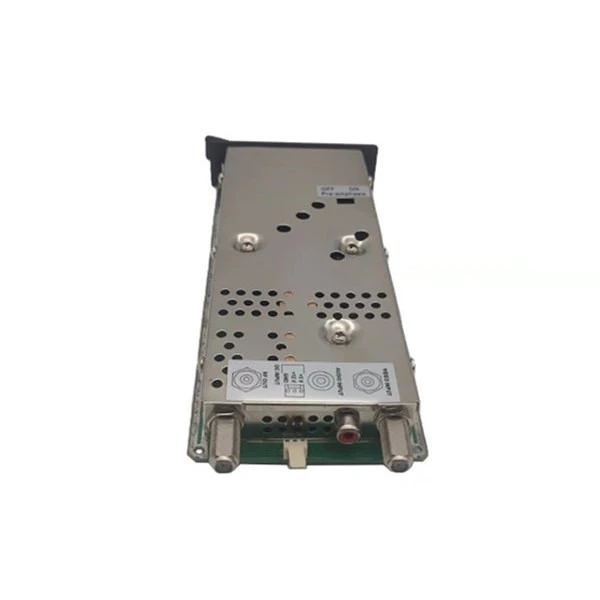

Tipus de connector: VIDEO IN/RF OUT |
|
TIPUS F |
|
|
Tipus de connector: AUDIO IN |
|
TIPUS RCA |
|
|
Entrada d'alimentació de CC-t |
|
|
|
|
+12V / 280 mA |
|
±0,2 VDC |
|
|
+5V / 400 mA |
|
±0,2 VDC |
|
|
Temperatura de funcionament |
|
|
@ O grau Fins a +50 grau |
|
Mida |
|
|
A (2,5 cm) * Alt (8,9 cm) * P (21,5) |
|
Pes |
|
|
0,38 kg |
