Característiques
- Dissenyat per a sistema òptic per satèl·lit
- Ampli rang de freqüència de funcionament: 45-2150MHz
- Excel·lent linealitat i planitud
- Àmplia gamma de potència d'entrada òptica
- Utilitzant 1-nucli de fibra monomode amb pèrdua de retorn alta
- Ús de dispositius actius amplificadors de GaAs
- Tecnologia de soroll ultra baix
- Integra-a CWDM amb PD lineal alt
- Integra-la funció AGC òptica
Especificació
|
Paràmetre òptic |
Paràmetre TERR+SAT-IF |
||
|
Resposta (A/W) |
Major o igual a 0,9 |
Interval de freqüència |
45~2150MHz |
|
Rebre potència òptica |
-18-+3 -10-0 (AGC) |
Planitud |
±1.5 |
|
Pèrdua de retorn òptic |
Major o igual a 45 |
Aïllament Polarització creuada
|
-25 dB min (950~2150MHz) |
|
Longitud d'ona de recepció (nm) |
1510-1570 |
Aïllament de fora a fora |
-28 dB min (950~2150MHz) -14 dB min (40 ~ 806 MHz) |
|
Connector òptic |
SC/APC |
Atenuació de banda d'aturada |
15dB min port Ant @ 950MHz Port Sat de 15 dB min a 806 MHz |
|
Un altre paràmetre |
LHCP/RHCP |
14,0 ~ 15,0 Vdc |
|
|
Font d'alimentació |
DC-24V |
Dimensions |
19"(L) x 5.5"(D) x 1.75"(H) |
|
Consum d'energia (W) |
<6 |
Entrada de potència |
110~240Vac 50/60Hz |
|
Dimensions (mm) |
143x110x28.8 |
Impedància de sortida |
75Ω |

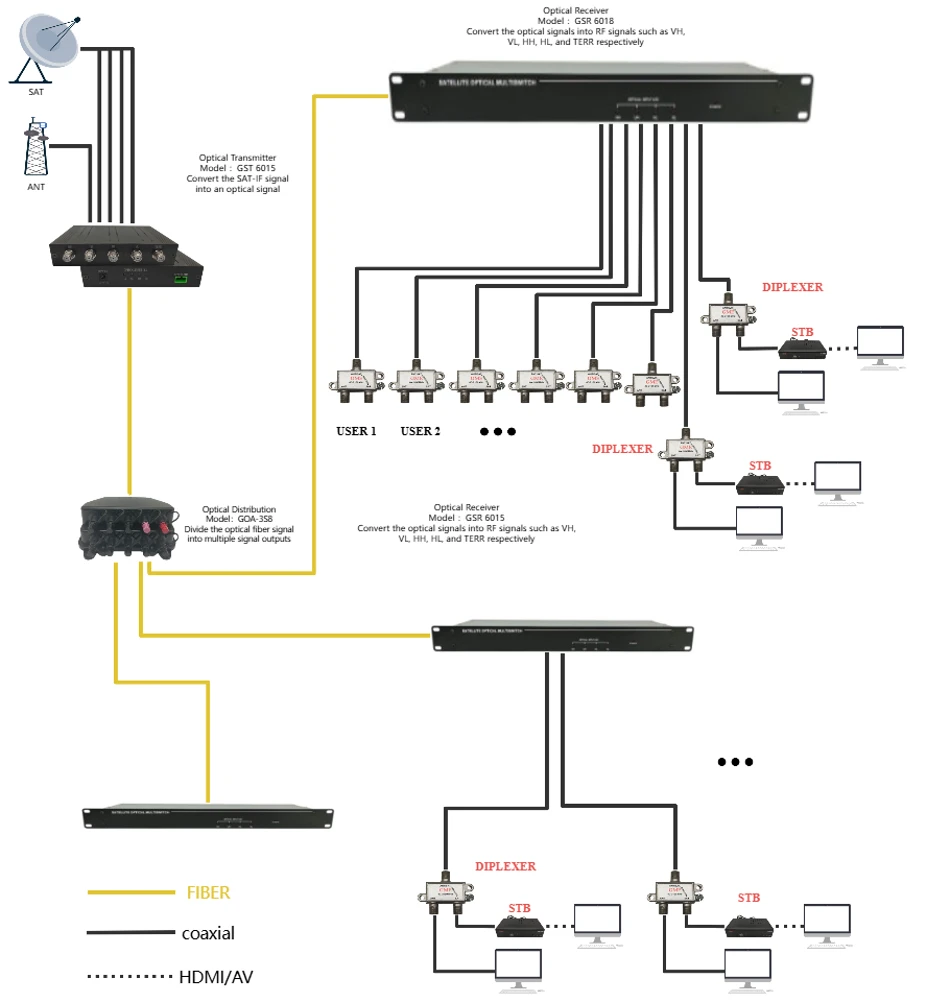

Multiswitch FTTB

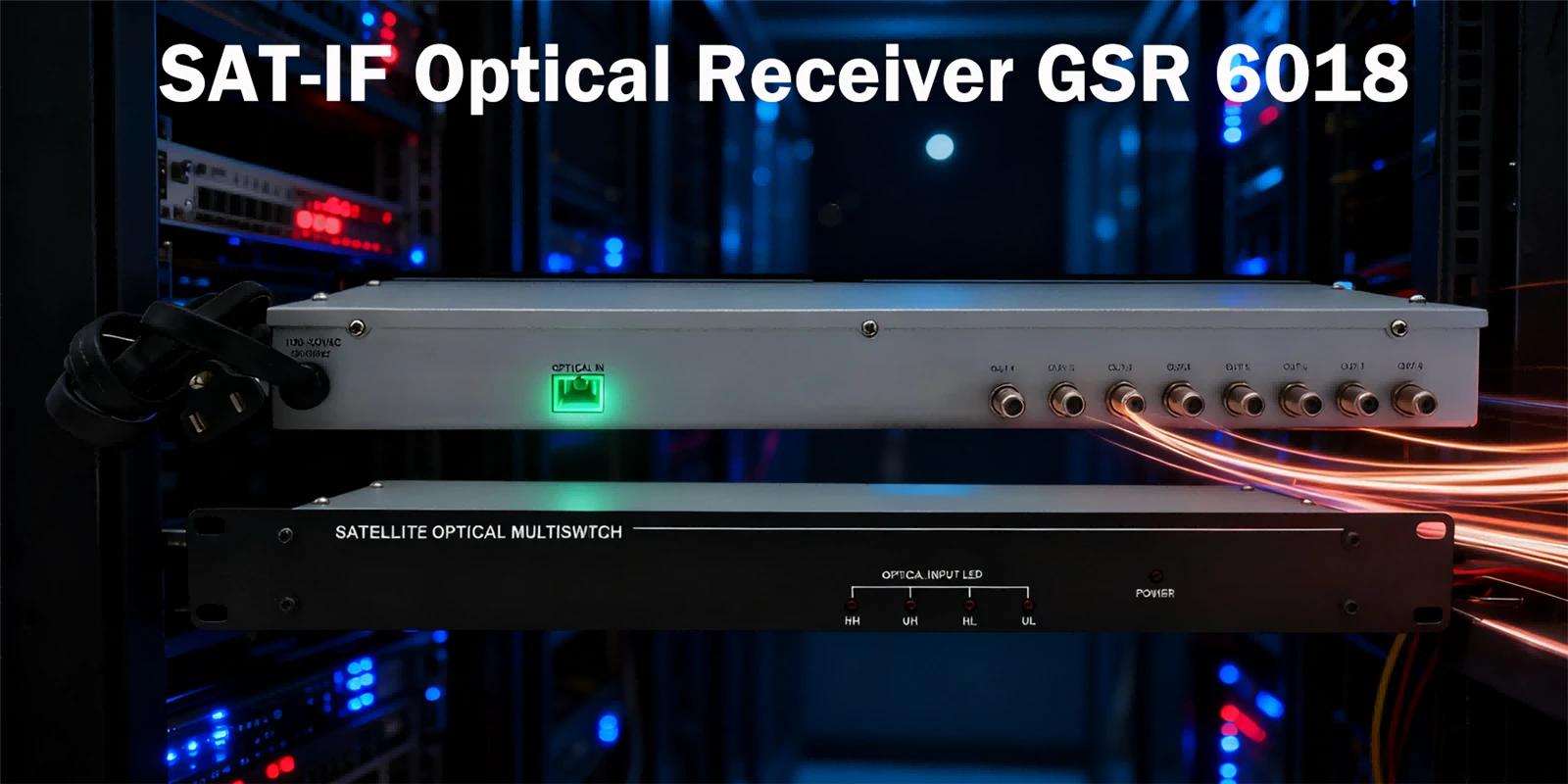

Un receptor òptic SAT-IF és un dispositiu clau en els sistemes de comunicacions per satèl·lit, dissenyat per rebre senyals òptics i convertir-los en senyals elèctrics de freqüència intermèdia per satèl·lit.
Aplicació
