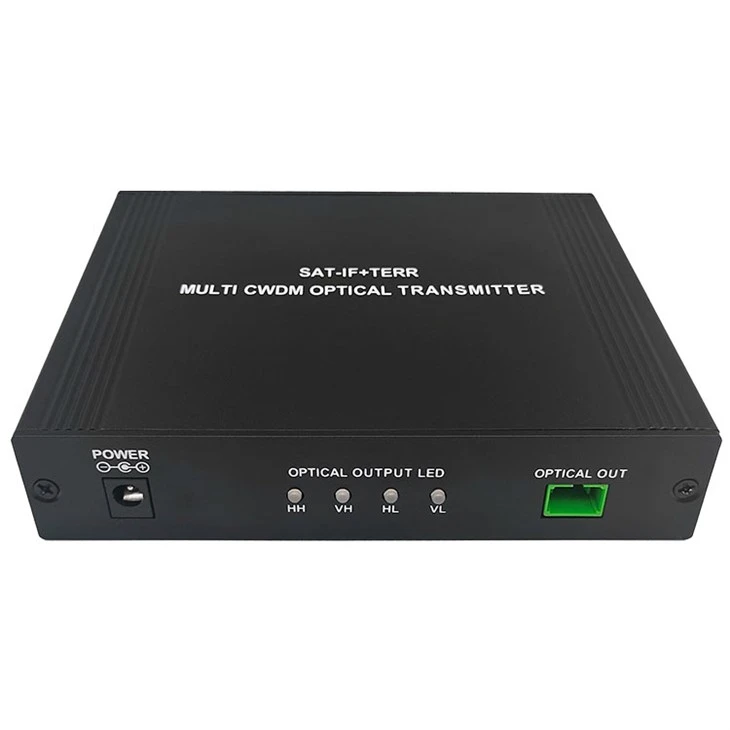

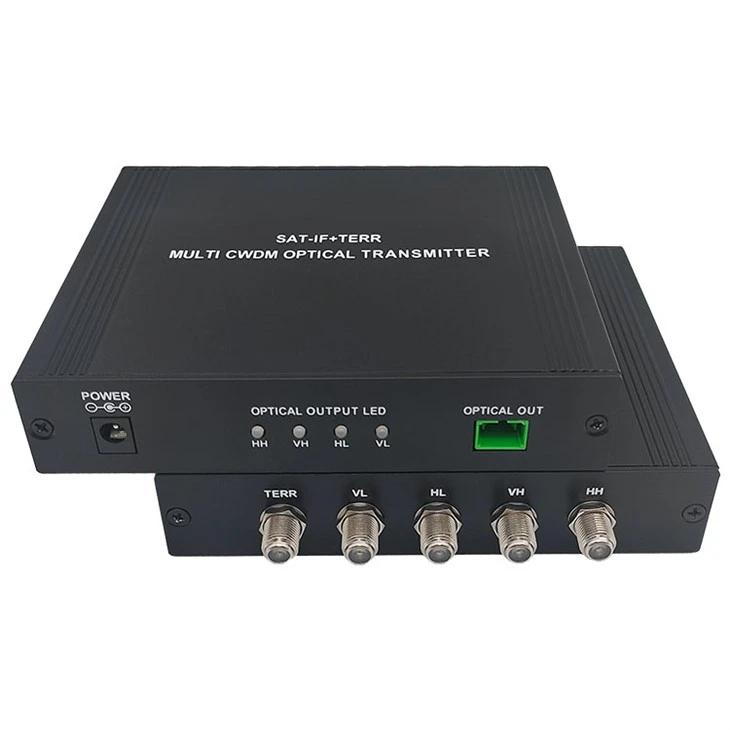

Transmissor òpticés un component bàsic dels sistemes de comunicació òptica, responsable de convertir els senyals elèctrics en senyals òptics i transmetre'ls a través de fibres òptiques.
Característiques
- Dissenyat per a sistema òptic per satèl·lit
- Ampli rang de freqüència de funcionament: 45-2150MHz
- Excel·lent linealitat i planitud
- Utilitzant 1-nucli de fibra monomode amb pèrdua de retorn alta
- Ús de dispositius actius amplificadors de GaAs
- Tecnologia de soroll ultra baix
- Construeix-en CWDM, utilitzant làser de paquet petit coaxial DFB
- Sortides 13/18V, 0/22KHz per al funcionament de LNB
- Una distribució de fins a 32 nodes òptics
Especificació
|
Paràmetre òptic |
Paràmetre TERR+SAT-IF |
||
|
Pèrdua de retorn òptic |
Major o igual a 45 |
Interval de freqüència |
45~2150MHz |
|
Potència òptica de sortida |
4x+3dBm |
Planitud |
±1.5 |
|
Connector òptic |
SC/APC |
Nivell de sortida (AGC) |
Major o igual a 80±5@TERR Major o igual a 78±10@SAT-IF |
|
Longitud d'ona òptica de sortida (nm) |
1510-1570 |
C/R |
Major o igual a 52 |
|
Un altre paràmetre |
CSO |
Major o igual a 65 |
|
|
Connector RF |
F-dona |
CTB |
Major o igual a 62 |
|
Font d'alimentació |
DC-24V |
Pèrdua de retorn |
Major o igual a 12 |
|
Consum d'energia (W) |
<6 |
Precisió de 22 KHz |
22±4 |
|
Dimensions (mm) |
143x110x28.8 |
Font d'alimentació LNB |
13/18 |
