Introducció:
El receptor òptic és per a la televisió digital, la fibra a la llar . Aquesta màquina adopta el tub de recepció òptica d’alta sensibilitat . Integració d’aplicacions flexibles, aplicació de fibra a la xarxa domèstica .
És CWDM integrat, adequat per al sistema de longitud d'ona de triple fibra d'una sola fibra, longitud d'ona de funcionament CATV 1550nm, passada de longitud d'ona 1270/1310/1490/1577nm, pot connectar convenientment l'Onu d'Epon, GPON . xg (s) pon pon
- Distància de transmissió de fins a 20 km
- Soroll extra-baix
- Range de potència òptica de recepció dinàmica àmplia: dins del pin =-16, mer superior o igual a 36dB
- PON (S) PON (s) aplicable, GPON, EPON, compatible amb qualsevol tecnologia FTTX PON
- Pot estalviar un gran nombre de recursos de potència òptica, reduir considerablement el cost de configuració de la xarxa
- A l'ample de banda de 47 ~ 1000MHz, tot amb una excel·lent característica de plana (FL inferior o igual a ± 1dB)
- Casa metàl·lica, ofereix salvaguarda per a dispositius sensibles optoelectrònics
- Molts usuaris poden utilitzar un nivell alt de sortida
- Consumiu de baixa potència, alt rendiment, rendiment elevat de costos
- Protecció de sobretensió de 6kV a tots els ports
- Suport 4 rf out max
Especificació
|
Longitud d'ona CATV |
1550 ± 10nm |
Resistència de RF de sortida |
75Ω |
|
|
Pon longitud d'ona |
1270/1310/1490/1577Nm |
Pèrdua de retorn de sortida |
Menys o igual a 14dB |
|
|
Potència d'entrada òptica |
-18-+2 dbm |
Pèrdua de retorn òptic |
Més gran o igual a 55dB |
-9 DBM Potència d'entrada òptica, 60 canals PAL |
|
Gamma AGC òptica |
-12--2 dbm |
C/CSO |
Més gran o igual a 55dB |
|
|
Port d'entrada òptica CATV |
SC/APC |
C/ctb |
Més gran o igual a 55dB |
|
|
PON PORT OPTICAL REFLECT |
SC/PC |
Mer |
Més gran o igual a 31dB |
-15 DBM Potència d'entrada òptica |
|
Connector RF |
Imperial F Tipus |
Tensió d’entrada |
+12V |
|
|
Frecuència |
47-1000 mhz |
Dissipació de potència |
Menys o igual a 2W |
|
|
La plana |
Menys o igual a ± 1,25dB |
Temperatura |
-10-+50 grau |
|
|
Nivell de sortida de RF (en el rang AGC) |
Més gran o igual a 80dbuv |
Dimensió |
73 × 60 × 23 (L × W × H) mm |
|
Llistes de models
|
Model |
Passar la longitud d'ona |
Reflecteix la longitud d'ona |
Interfície de passada |
Interfície rf out |
DC-en |
|

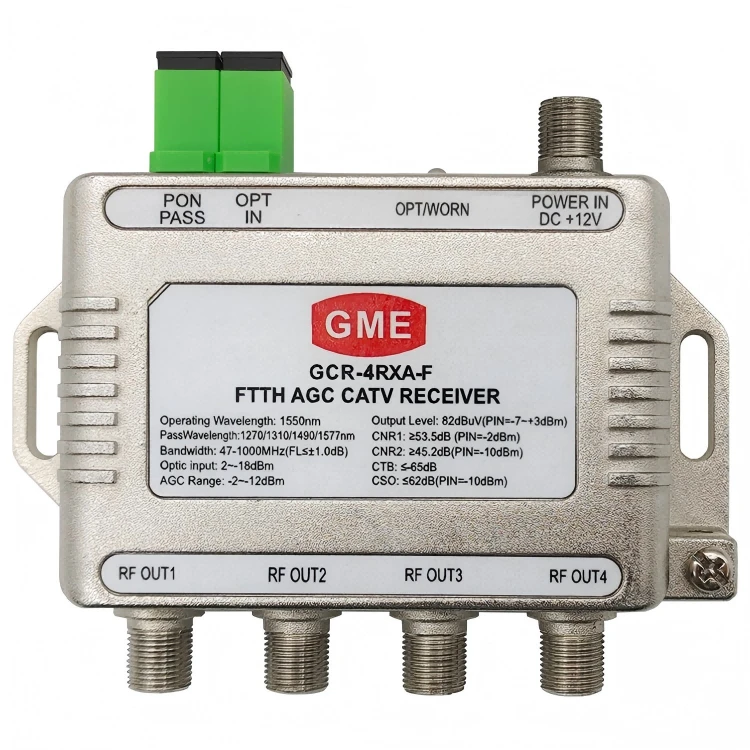

Gcr -4 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
F-dones: 12V 300mA |
|

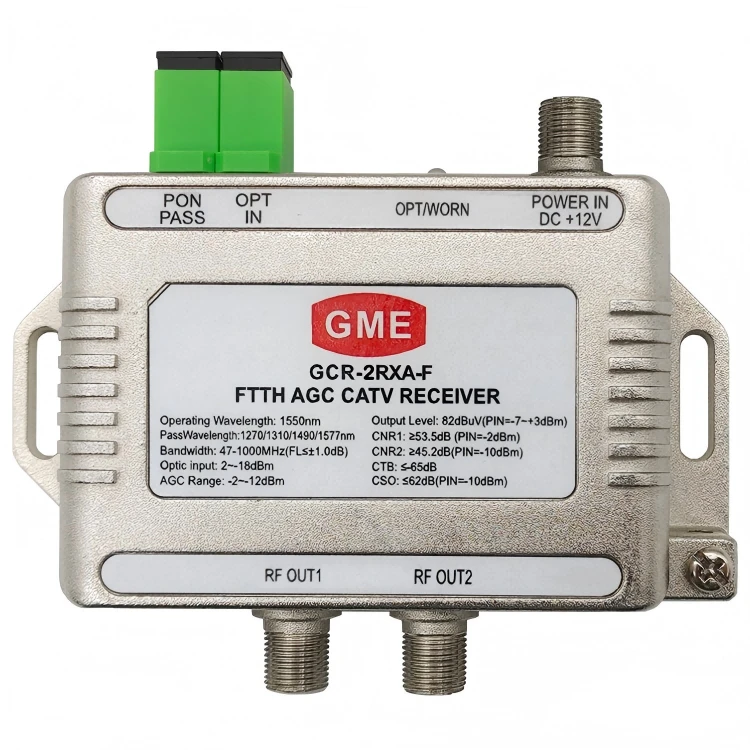

Gcr -2 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
F-dones: 12V 300mA |
|

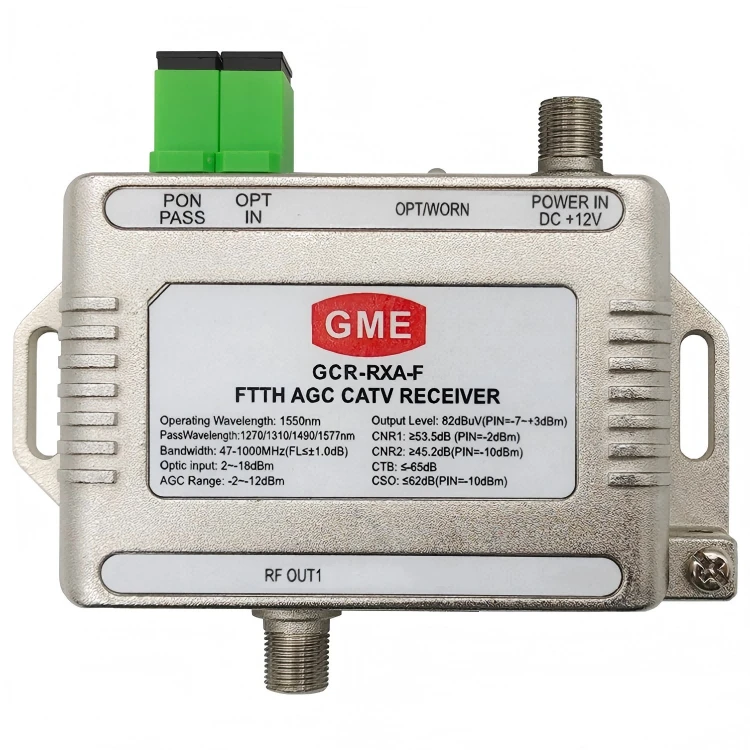

Gcr-rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
F-dones: 12V 300mA |
|
Gcr -4 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
F-dones: 12V 300mA |
|
Gcr -2 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
F-dones: 12V 300mA |
|
Gcr-rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
F-dones: 12V 300mA |
|
Gcr -4 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
DC -005: 12V 300mA |
|
Gcr -2 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
DC -005: 12V 300mA |
|
Gcr-rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
DC -005: 12V 300mA |
|
Gcr -4 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
DC -005: 12V 300mA |
|
Gcr -2 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
DC -005: 12V 300mA |
|
Gcr-rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
DC -005: 12V 300mA |
