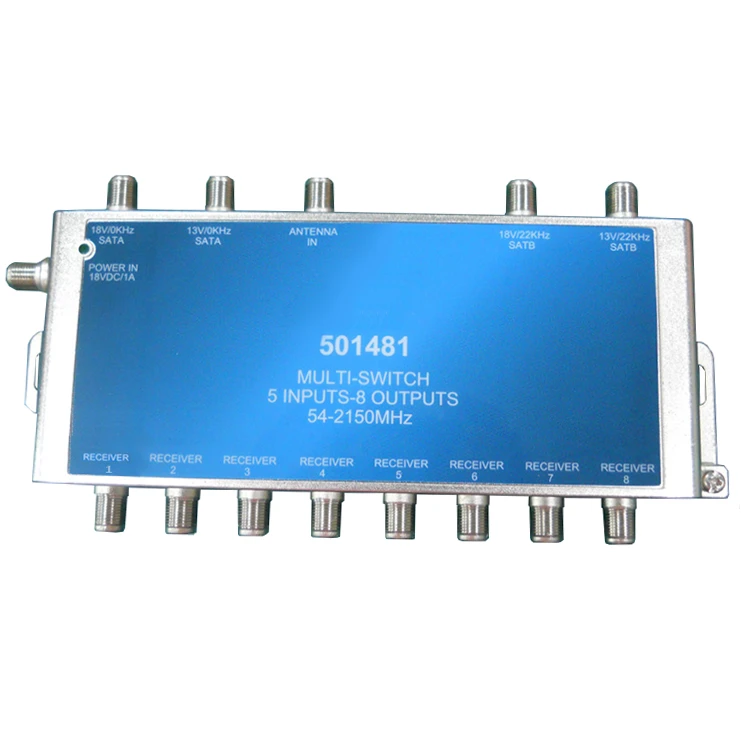

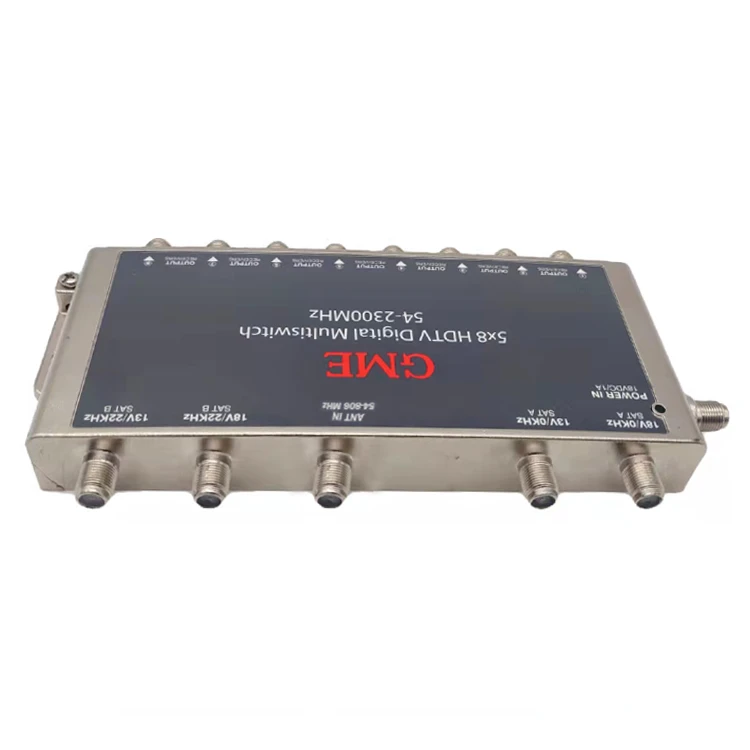

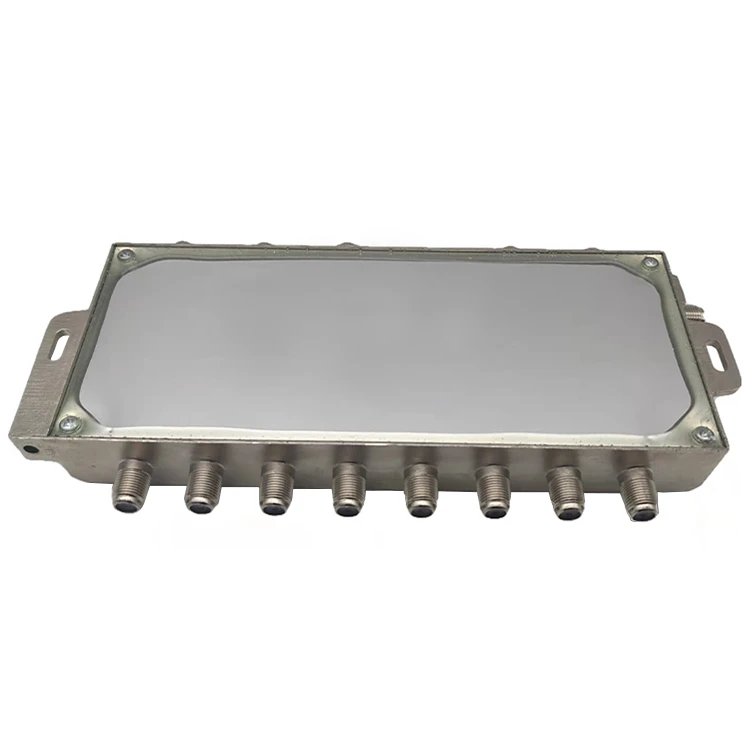

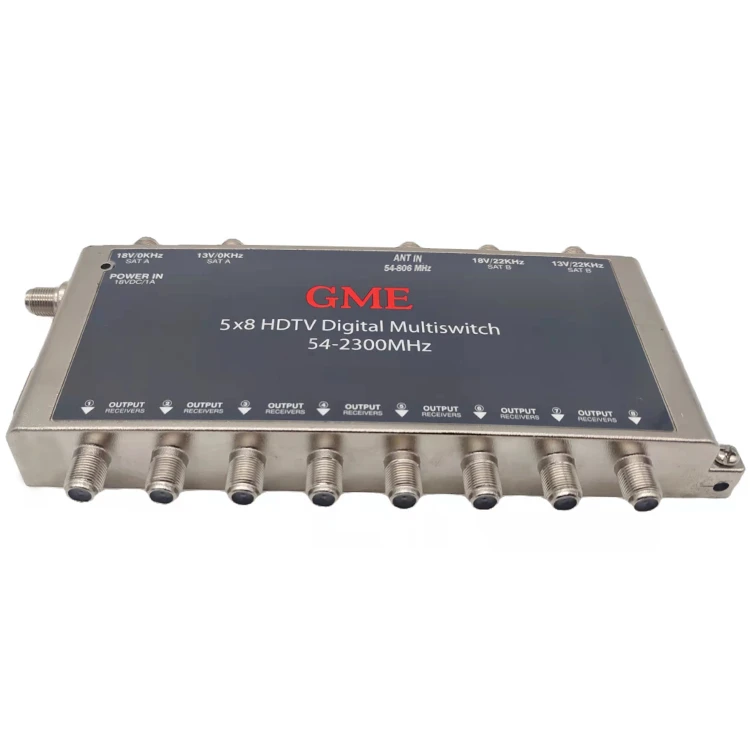

El multiswitch digital HDTV 5×8 (interruptor de matriu digital d'alta definició de 5-entrades × 8 sortides)és un dispositiu professional de distribució de senyals d'àudio{0}}vídeo. Encamina de manera flexible 5 fonts d'entrada d'alta-definició (com ara decodificadors, reproductors de Blu-ray, ordinadors, etc.) a 8 dispositius de visualització (com ara televisors, projectors, monitors).
Característiques
- 5 entrades i 8 sortides
- Cada LNB es pot alimentar mitjançant el Multiswitch mitjançant l'adaptador d'alimentació connectat al Multiswitch.
- Cada receptor de satèl·lit connectat pot seleccionar programes en polaritat vertical o en polaritat horitzontal utilitzant la funció de selecció de polaritat integrada a cada receptor individual que són 13V/18V i 22KHz ON/OFF.
Especificacions
| especificació/model | 4058/4058-MN | 4058-22KHz |
| Interval de freqüència d'entrada (ANTIn) | 40-806 MHz | 40-806 MHz |
| Interval de freqüència d'entrada (entrada LNB) | 950-2150 MHz | 950-2150 MHz |
| Sortida | 40-2150 MHz | 40-2150 MHz |
| Pèrdua d'inserció 40-216 MHz | -3dB | -3 dB |
| 217-806 MHz | -2 dB | -2dB |
| 950-1750 MHz | 2dB | 2dB |
| 1751-2150 MHz | 0dB | 0 dB |
| Planitud 40-216 MHz | ±2 dB | ± 2dB |
| 217-806 MHz | ± 2,5 dB | ± 2,5 dB |
| 950-1750 MHz | ±3,0 dB | ±3,0 dB |
| 1751-2150 MHz | ±3,0 dB | ±3,0 dB |
| Aïllament Sat In to Sat en 950-2150 MHz | -35 dB | -35 dB |
| Aïllament de sortida a sortida 40-806 MHz | -25 dB | -25 dB |
| 950-2150 MHz | -30 dB | 30 dB |
| Polarització creuada 950-1750 MHz | 35 dB | 35 dB |
| 1751-2150 MHz | -30 dB | -30 dB |
| Aïllament B/N Port satèl·lit de 950 MHz i 860MHz | -25 dB | -25 dB |
| 860Mhz &950MHz Ant Port | ||
| Pèrdua de retorn Ant en 40-806 MHz | -10 dB | -10 dB |
| Dissabte a 950-2150 Mhz | -10 dB | -10 dB |
| Sortida 40-806 MHz | -10 dB | -10 dB |
| 950-1450 MHz | -10 dB | -10 dB |
| 1451-2000 MHz | -10 dB | -10 dB |
| 2001-2150 MHz | -6 dB | -6 dB |
| Capacitat d'entrada 1dB Compressió Ant Port Entrada CH3 |
103 dBμV | 103 dBμV |
| Capacitat d'entrada 1dB Compressió Sat Port Entrada de 950 MHz |
96 dB μV | 96 dBμV |
| DC Pass Sat In | 400 mA | 400 mA |
| Connectors (tots els ports) | F-Dona | F-Dona |
| Tensió de commutació LNBA (18 V/OKHz) | 15,5 VDC-19,5 VDC | 15,5 VDC-19,5 VDC |
| LNB B (18V/22KHz) | 15,5 VDC-19,5 VDC | 15,5 VDC-19,5 VDC |
| LNB C (14V/22KHz) | 12,5 VDC-14,0 VDC | 12,5 VDC-14,0 VDC |
| LNBD (14 V/OKHz) | 12,5 VDC-14,0 VDC | 12,5 VDC-14,0 VDC |

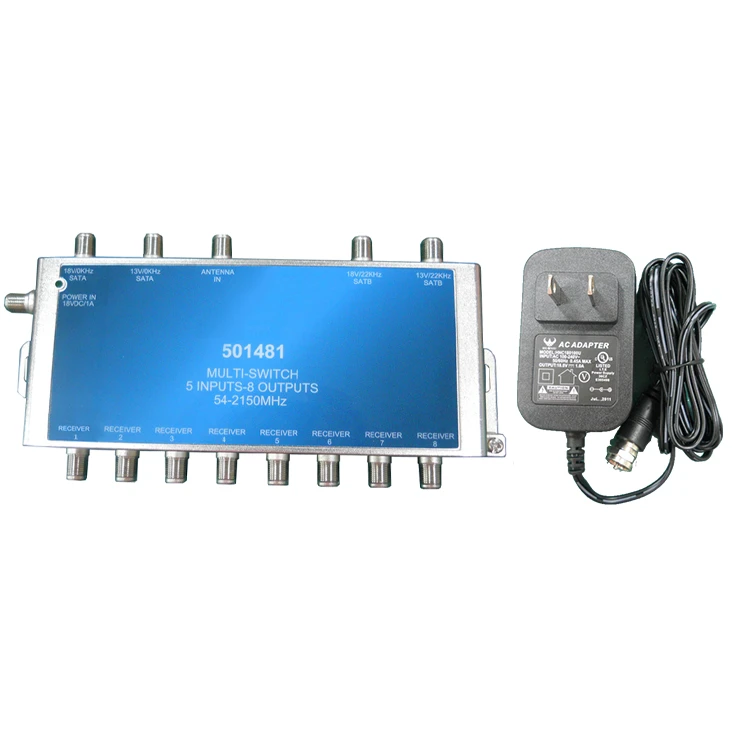

| Entrada d'alimentació de l'adaptador | 120VAC/60Hz | 120VAC/60Hz |
| Potència de sortida de l'adaptador | 24VDC/1000mA amb PTC | 24VDC/1000mA amb PTC |
| Granota de senyal de 22KHz i amplificada a LNB Entrada 22KHz activada |
22±4KHz 650±250mVp-p |
