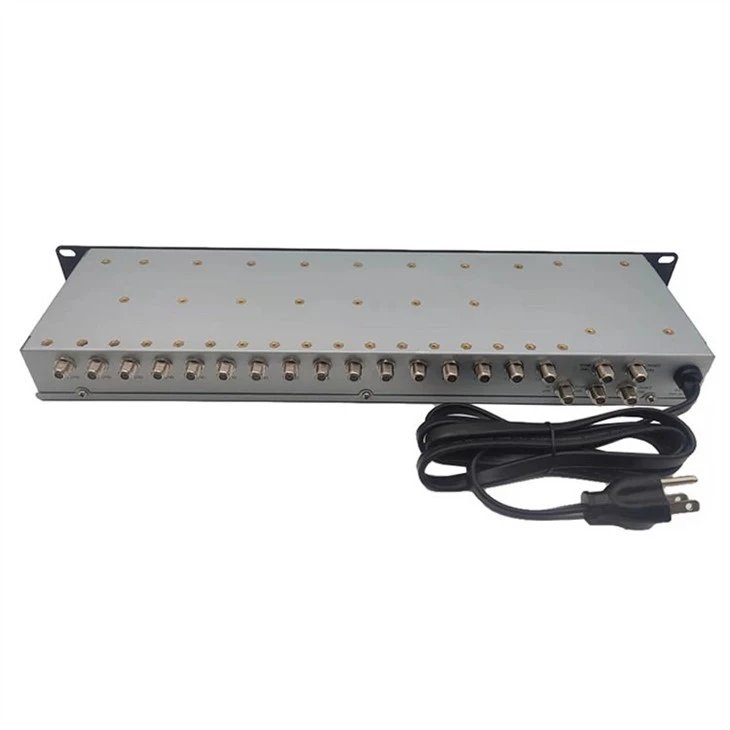

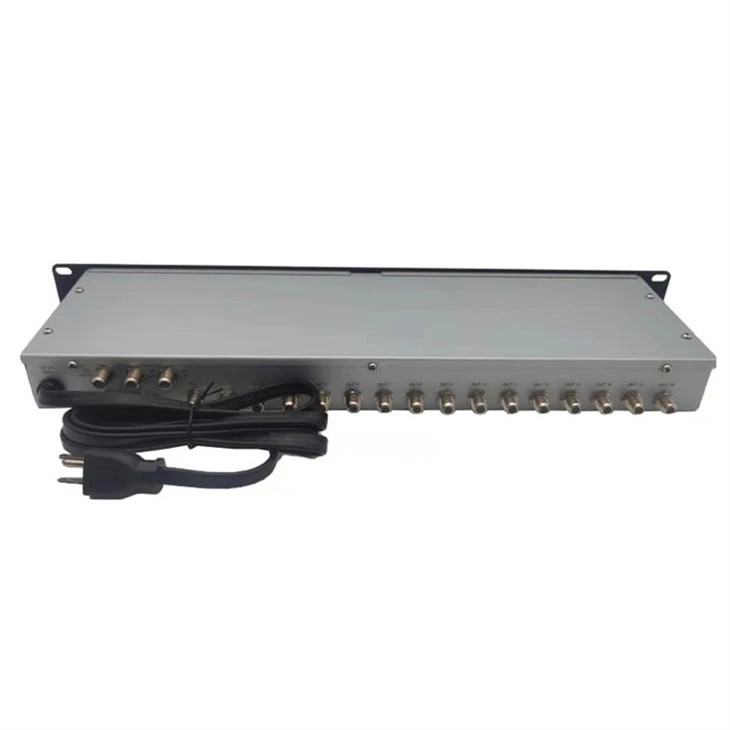

Descripció
El MSR-516 muntat en bastidor és compatible amb els sistemes de recepció d'antena de tres fases de DIRECTV, ja que permet 4 entrades LNB i 1 antena i proporciona 16 sortides. 5Multiswitch per satèl·lit muntat en bastidor X16 Es proporciona un to constant de 22 kHz a 2 dels ports d'entrada i s'ofereixen 14 o 18 volts de corrent continu per a la commutació interna i l'LNB.

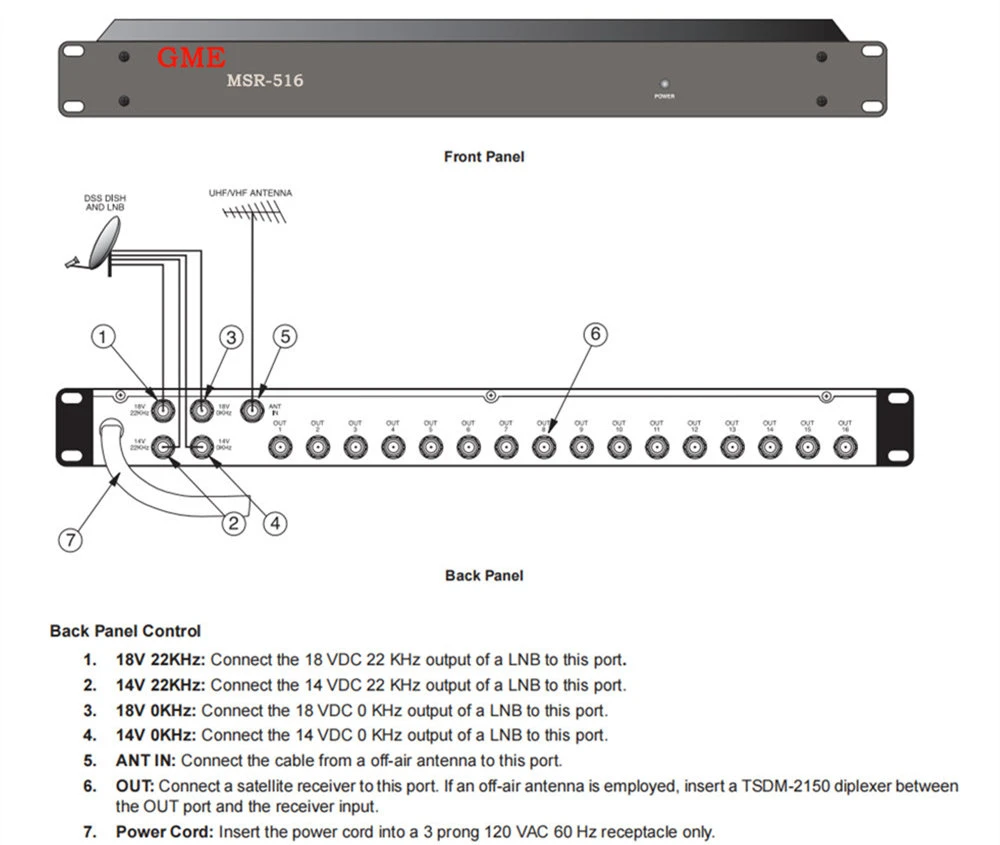

- El disseny d'interfície senzill de 5 entrades proporciona 4 entrades de polaritat de satèl·lit més 1 antena d'aire apagada i 16 sortides, per a una instal·lació ràpida.
- Multiswitch per satèl·lit muntat en bastidor 5X16 Ampli rang de freqüències 40 ~ 2150MHz.
- Compatible amb DIRECTV Phase III i altres sistemes de recepció que utilitzen una matriu de díodes PIN de commutació de to de 22 kHz redueix el temps de transferència de polaritat i els artefactes digitals, proporcionant una qualitat d'imatge constant.
- S'ofereixen 14 o 18 volts de CC i un to de 22 kHz per alimentar l'LNB i dur a terme la commutació interna. L'amplificador integrat-compensa les pèrdues d'inserció, reduint la necessitat d'amplificació externa La font d'alimentació interna d'alta eficiència-resistent elimina els requisits de consum excessiu de corrent en els receptors.
Especificació
|
Lloc d'origen: Guangdong, Xina |
|||
|
Número de model: GDMS-003-2 (MSR-516) |
|||
|
ARTICLE |
TÍPIC |
LÍMIT DE QC |
CONDICIONS DE LA PROVA |
|
FREQ. GAMME |
|
|
|
|
FORMIGA EN |
|
|
54~806 MHz |
|
S'Asseia |
|
|
950~2150 MHz |
|
FORA |
|
|
54~2150 MHz |
|
PÈRDUA D'INSERCIÓ / (FORMICA A) |
0 dB |
-1,5 dB Màx. |
54 ~ 550 MHz |
|
0 dB |
-2,5 dB Màx. |
551 ~ 806 MHz |
|
|
GUANY (Assentament) |
4dB |
2 dB mín. |
950 ~ 1750 MHz |
|
2 dB |
0 dB mín |
1751 ~ 2150 MHz |
|
|
AÏLLAMENT |
|
|
|
|
POLARITZACIÓ CREUADA |
- 30 dB |
- 25 dB mín. |
950 ~ 2150 MHz |
|
FORA A FORA |
- 15 dB |
- 14 dB mín. |
54 ~ 806 MHz |
|
- 30 dB |
- 28 dB mín. |
950 ~ 2150 MHz |
|
|
S'Asseure a asseure |
- 40 dB |
- 35 dB mín. |
950 ~ 2150 MHz |
|
STOP ATTENUACIÓ DE LA BANDA |
2 0 dB |
15 dB mín |
PORT ANT @ A 950 MHz |
|
|
2 0 dB |
15 dB mín |
PORT SAT @ AT 806 MHz |
|
PÈRDUA DE RETORN |
|
|
|
|
ENTRADA/SORTIDA |
- 6 dB |
- 5dB mín |
54 ~ 806 MHz |
|
- 10 dB |
- 8 dB mín |
950 ~ 1450 MHz |
|
|
- 8 dB |
- 6 dB mín |
1451 ~ 2150 MHz |
|
|
CAPACITAT D'ENTRADA |
|
|
|
|
(COMPRESSIÓ 1dB) |
|
|
|
|
FORMIGA EN |
108 dBuV |
106 dBuV mín |
EN ENTRADA DE 67,25 MHz |
|
S'Asseia |
110 dBuV |
108 dBuV mín |
EN ENTRADA DE 950 MHz |
|
PUNT DE CANVI LHCP/RHCP |
|
14,0 ~ 15,0 VDC |
|
|
PUNT DE CANVI MULTI-SW 22KHz |
|
150~300Vp-p |
Senyal de prova d'ona quadrada |
|
|
|
|
No mecànica |
|
SIGNAL DE SORTIDA 22KHz |
|
|
|
|
FREQ. |
|
22±4KHz |
|
|
AMPLITUD |
|
650±250mVp-p |
|
|
BIAS DE TENSIÓ/ACTUALITAT |
|
|
|
|
TENSIÓ DE BIAS LNB FIX |
|
|
|
|
PORT 13V/0KHz 13V/22KHz |
|
12,8 ~ 13,5 VDC |
0~300mA |
|
PORT 18V/0KHz 18V/22KHz |
|
17,9 ~ 18,9 VDC |
0~450mA |
|
ENTRADA DE POTÈNCIA |
|
120VAC±10% 60Hz |
|
|
CONNECTOR |
|
Tipus "F" Femení |
TOTS ELS PORTS |
|
IMPEDÀNCIA |
|
75 ohms |
TOTS ELS PORTS |
