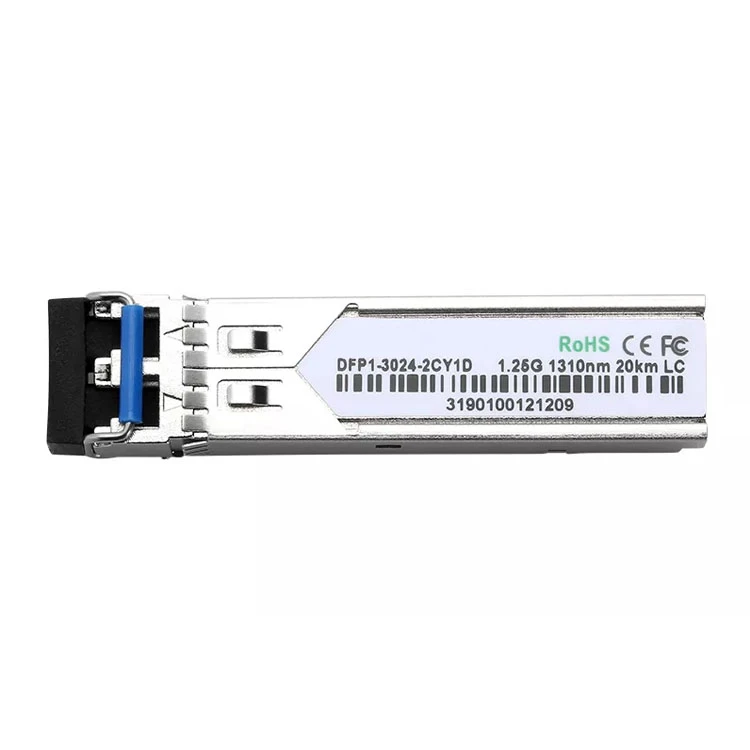

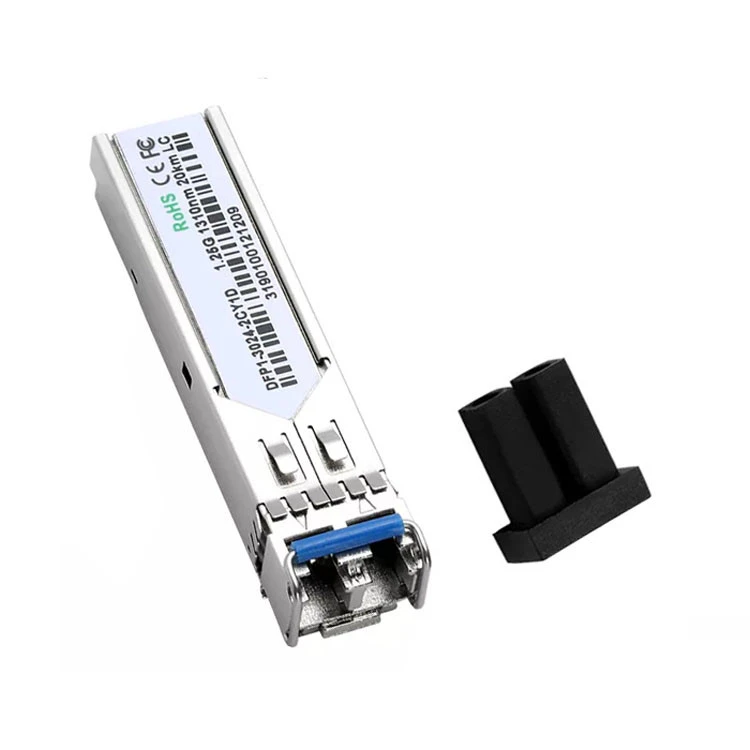

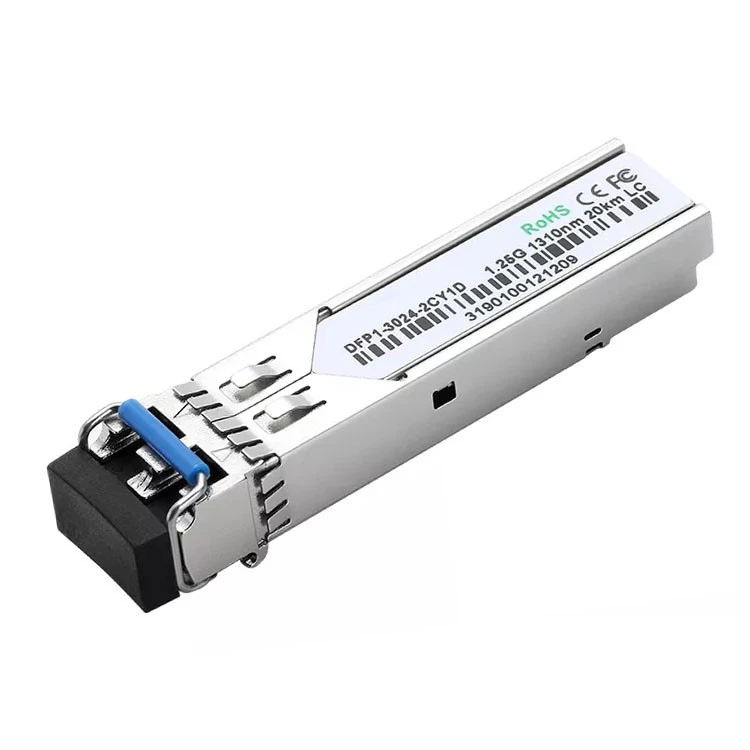

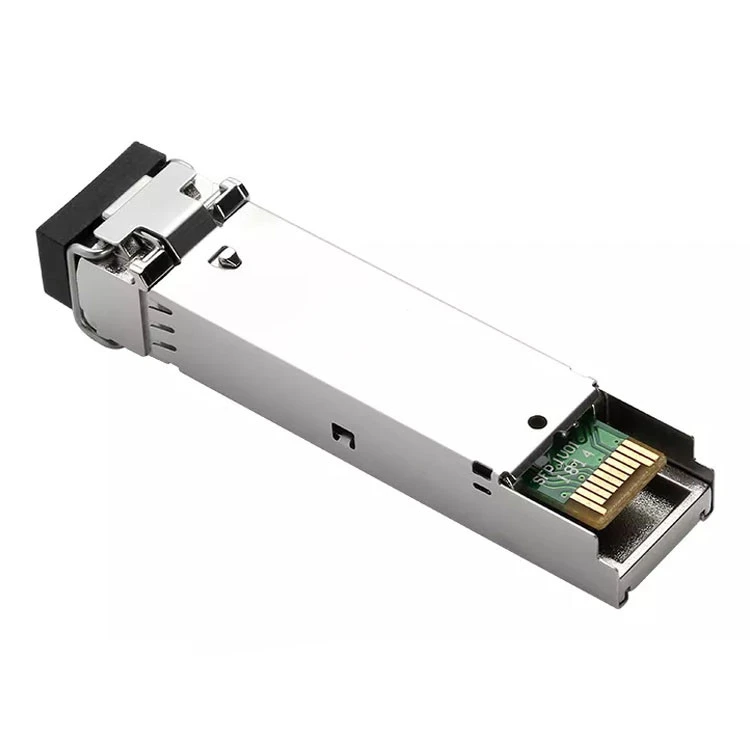

Mode múltiple 1.25G

Visió general tècnica del transceptor SFP

Els transceptors SFP (Small Form-factor Pluggable) són mòduls òptics d'alt-rendiment i cost-optimitzats dissenyats per suportar velocitats de dades de1,25 Gbpssobre aDistància de transmissió de 20 kmutilitzantFibra de mode únic de 9/125 μm (SMF).

Cada transceptor integra tres blocs funcionals clau:

1. A transmissor làserper a la-generació de senyal òptic d'alta velocitat.
2. A Fotodíode PINjuntament amb aamplificador de transimpedància (TIA)per a una recepció eficient del senyal.
3. A Interfície de monitorització de diagnòstic digital (DDMI)unitat de control per al seguiment del rendiment-en temps real.

Tots els mòduls compleixenNormes de seguretat làser de classe I (segons IEC 60825-1 / FDA 21 CFR 1040.10), garantint un funcionament segur-ocular en condicions normals de funcionament.

Característiques del producte

● Díode làser sense refrigerar amb estructura MQW

● InGaAs PIN-Receptor de fotodiode TIA

● 9/125μm SMF

● BIDI Single Mode Transceptor SFP Footprint

● La interfície òptica LC o SC són opcionals

● Compleix amb SFP MSA i SFF-8472

● Interfície de monitorització de diagnòstic digital

● Font d'alimentació d'un sol +3.3V

● Entrades i sortides diferencials CML

● Sortida de detecció de senyal LVTTL

● Compleix amb ITU-T G.957

● Compleix amb RoHS i sense plom

● Tancament metàl·lic per a EMI inferior

● Temperatura de la caixa de funcionament:

Estàndard: de 0 a +70 grau

Ampliar: -20 a +85 grau

Industrial: -40 a +85 grau

Paràmetre
