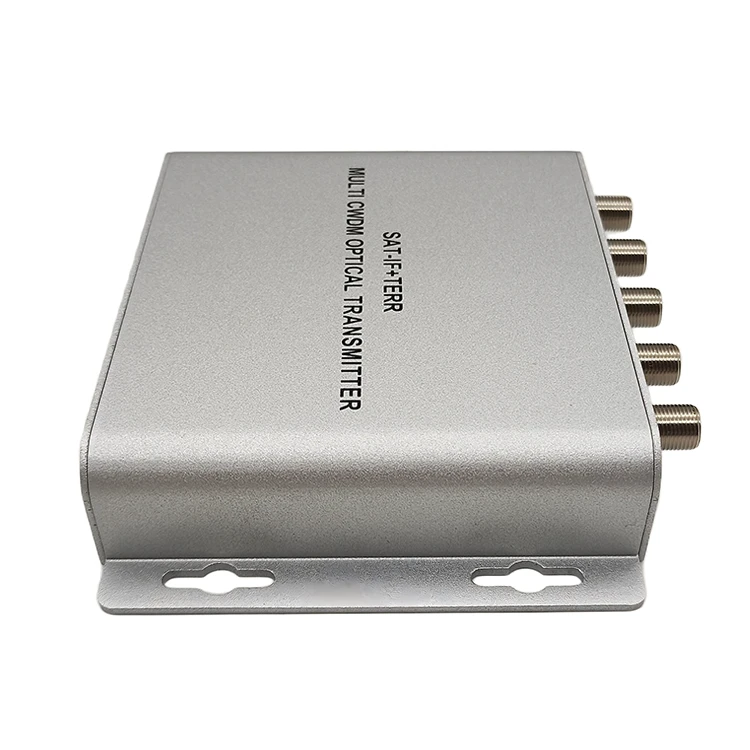

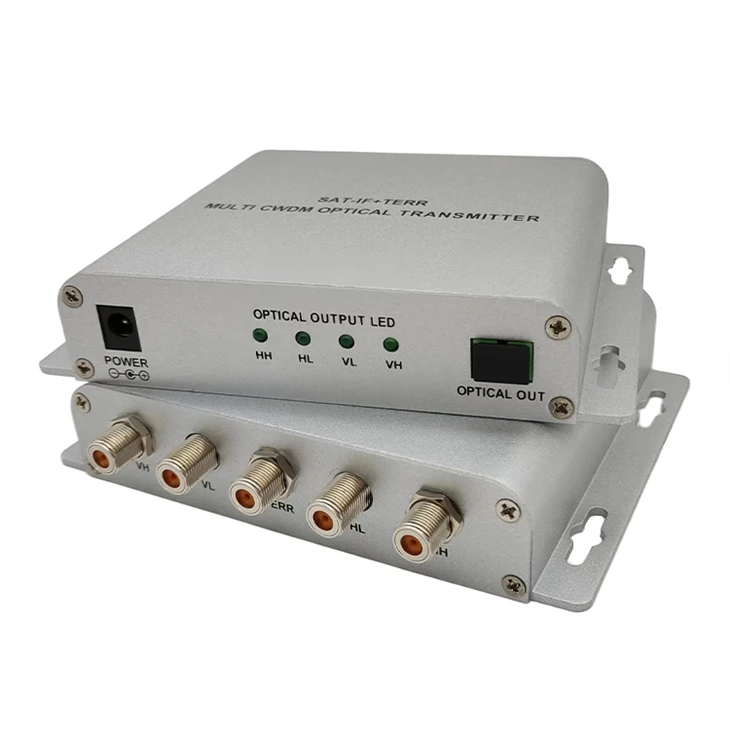

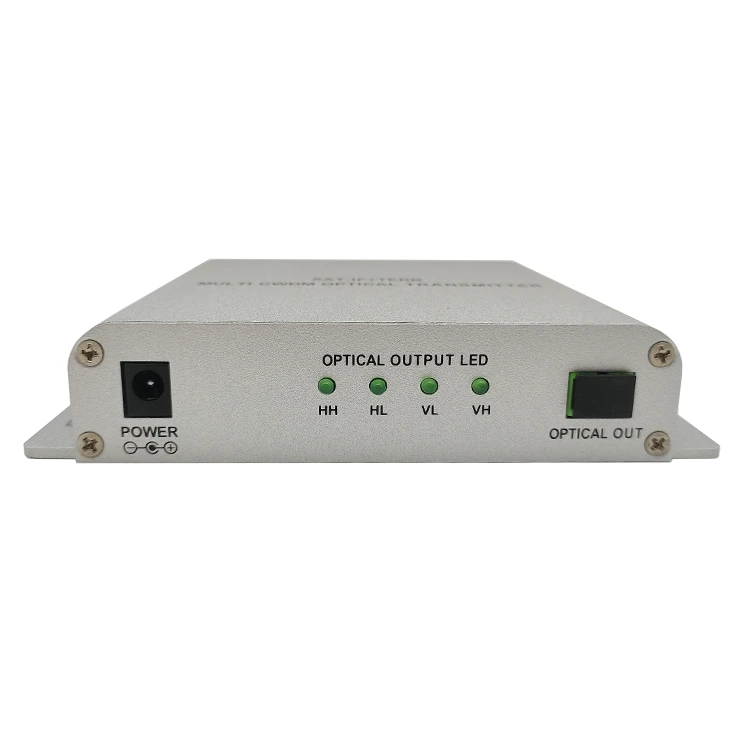

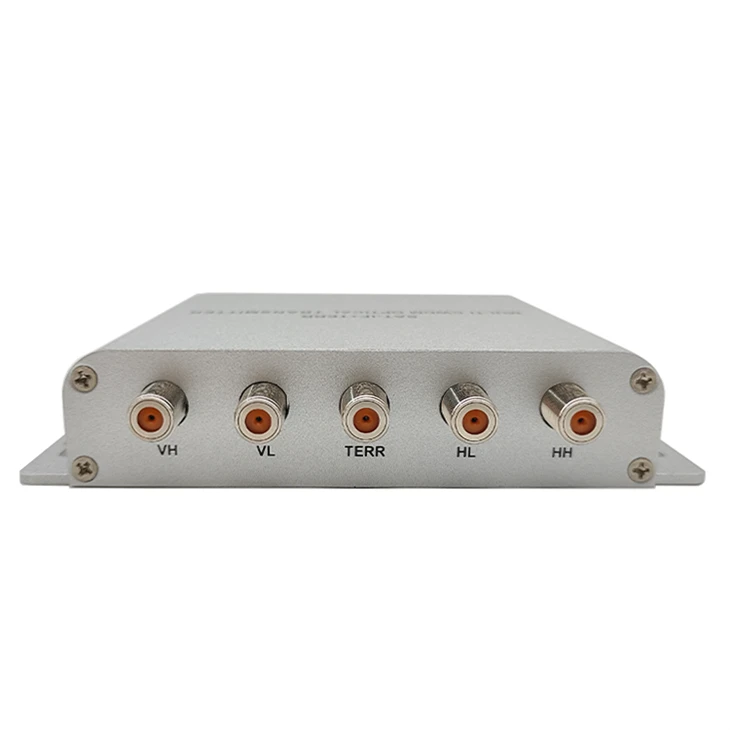

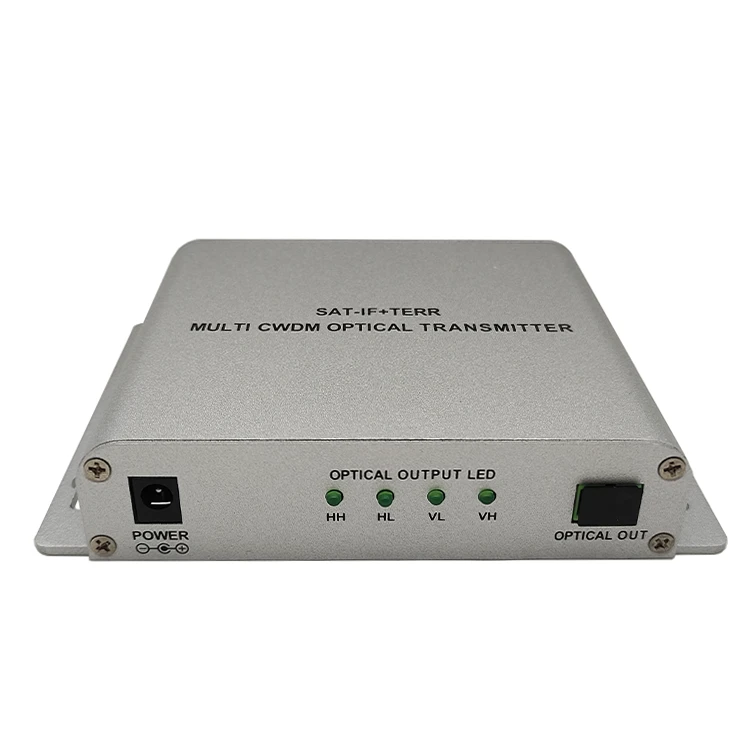

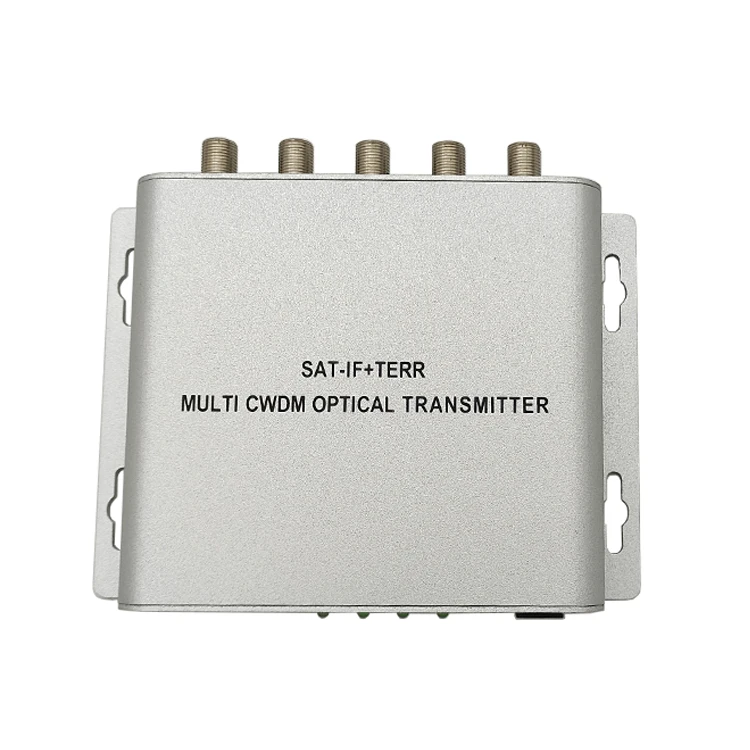

El transmissor òptic SAT-IF+TERR MULTI CWDM admet la freqüència intermèdia de satèl·lit multicanal i l'entrada de senyal de RF de televisió terrestre, adopta la tecnologia de multiplexació de divisió de longitud d'ona gruixuda per convertir senyals de RF compostos en senyals òptics de longitud d'ona-específics, realitzant alta{4}}fidelitat, llarga distància i fidelitat. transmissió òptica del senyal.
Característiques
- Dissenyat per a sistema òptic per satèl·lit
- Ampli rang de freqüència de funcionament: 47-2150MHz
SAT-IF: 950MHz~2150MHz
CATV: 47MHz~860MHz
- Excel·lent linealitat i planitud
- Utilitzant 1-nucli de fibra monomode amb pèrdua de retorn alta
- Ús de dispositius actius amplificadors de GaAs
- Tecnologia de soroll ultra baix
- Construeix-en CWDM, utilitzant làser de paquet petit coaxial DFB
- Sortides 13/18V, 0/22KHz per al funcionament de LNB
- Una distribució de fins a 32 nodes òptics
Especificació
|
Paràmetre òptic |
Paràmetre TERR+SAT-IF |
||
|
Pèrdua de retorn òptic |
Major o igual a 45 |
Interval de freqüència |
47~2150MHz |
|
Potència òptica de sortida |
4x+3dBm |
Planitud |
±1.5 |
|
Connector òptic |
SC/APC |
Nivell de sortida (AGC) |
Major o igual a 80±5@TERR Major o igual a 78±10@SAT-IF |
|
Longitud d'ona òptica de sortida (nm) |
1510-1570 |
C/R |
Major o igual a 52 |
|
Un altre paràmetre |
CSO |
Major o igual a 65 |
|
|
Connector RF |
F-dona |
CTB |
Major o igual a 62 |
|
Font d'alimentació |
DC-24V |
Pèrdua de retorn |
Major o igual a 12 |
|
Consum d'energia (W) |
<6 |
Precisió de 22 KHz |
22±4 |
|
Dimensions (mm) |
143x110x28.8 |
Font d'alimentació LNB |
13/18 |
