Especificació

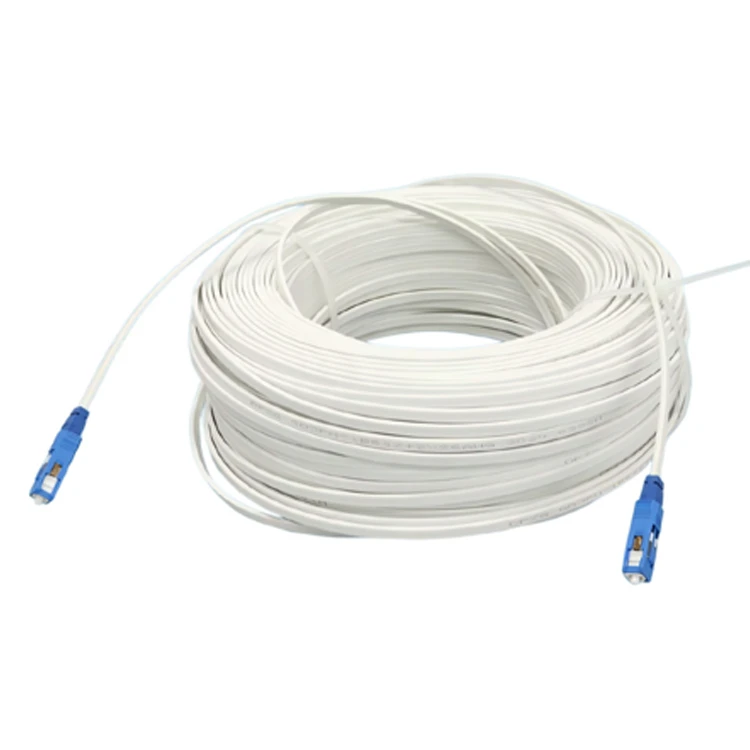

| Especificacions del cable òptic-elèctric compost | ||
| Entorn d'instal·lació | Interior | |
| paquet | Embalatge de safata de cables | |
| Entorn de treball | -20 graus ~+70 graus | |
| Humitat de funcionament | 0% RH-95% HR | |
| Temperatura mínima d'instal·lació | -109C | |
| Temperatura d'emmagatzematge | -20 graus ~+70 graus | |
| Tensió nominal de funcionament (DC) | 48~56V | |
| Corrent de funcionament nominal (DC) | 0.25 A | |
| grau retardant coix | EC60332-1 | |
| Descripció de l'estructura i dimensions del cable òptic-elèctric compost | ||
| Fibra òptica | Número de nucli de fibra | 1 nucli |
| Revestiment | blau | |
| Carcassa ajustada | Diàmetre | 0,6 mm |
| Material | LSZ | |
| Reforç | Material | Fil d'aramida |
| Conductor | Material | Coure nu |
| Diàmetre | 0,48 (7 * 0,16 mm) | |
| Quantitat | 2 | |
| Funda d'aïllament | Material | PVC |
| Color | Elèctrode positiu: vermell; | |
| Elèctrode negatiu: blau; | ||
| Gruix | 0,3 mm | |
| Compost elèctric{0}òptic funda exterior del cable |
Material | LSZ |
| Color | blanc | |
| Mida del cable compost de fibra òptica | 1,8 mm × 3,0 mm | |
| Longitud del cable compost de fibra òptica | 500 m/disc | |
| Pes del cable compost de fibra òptica | 12 kg/km | |
| Màxim Distància de càrrega |
Quan el cable compost de fibra òptica troncal té una longitud de 20 m, el cable compost de fibra òptica de branca admet un màxim de 80 m | |
| Quan el cable compost de fibra òptica del tronc té 2 m de llarg, el cable compost de fibra òptica de branca admet un màxim de 150 m | ||
| Indicadors de rendiment elèctric de cables compostos optoelectrònics | ||
| Resistència màxima del conductor | 140 (temperatura: 20 graus; unitat: Q/km) | |
| Mínima resistència d'aïllament | 0,0094 (temperatura: 70 graus; unitat: MΩ/km) | |
| Prova de tensió | 1,5 KV, AC 1 minut, no | |
| Indicadors de rendiment mecànic de cables compostos optoelectrònics | ||
| Força de tracció | 150/80 (curt/llarg termini, N) | |
| Trituració | 2200/1100 (curt/llarg termini, N/100 mm) | |
| Radi de flexió mínim | 42/84 (estàtica/dinàmica, mm) | |
| Especificacions de fibra | ||
| Mode de fibra | Mode únic | |
| Tipus de fibra | ITU G.657A2 | |
| Màxima atenuació | 1310 nm: 0,37 dB/km | |
| valor | 1550 nm: 0,23 dB/km | |
| Òptic-Cable elèctric compost estàndard | ||
| Estàndard òptic | IEC60794,ITUG.657 | |
| Normes elèctriques | GB/T5023.2,IEC61156-1-4 | |
| RoHS 2.0 | Sí | |
| Especificacions del connector òptic | ||
| Connector tyoe | SC/UPC | |
| Mida del cable de fibra òptica coincident | Cable compost fotoelèctric: 1,8x4,2 (mm) | |
| Mida del connector | 8 × 8 × 45 (H × W × L, mm) | |
| Ús | Interior | |
| Pèrdua d'inserció (dB) | Valor mitjà: inferior o igual a 0,25 | |
| Valor màxim: inferior o igual a 0,5 | ||
| Pèrdua de retorn (dB) | valor mínim: superior o igual a 40 | |
| Tracció | Càrrega: 40 N | |
| Temps: 1 min | ||
| Retardant de flama | UL94-VO | |
| Funcionabilitat | Corrent nominal 0,25A@48~56V | |
| Suport màxim 0.5A@56V | ||
| resistència d'aïllament elèctric | Major o igual a 500MQ (DC500V a temperatura ambient) | |
| Pressió mitjana | Corrent de fuga Menor o igual a 0,5 mA (1000 V, 1 min) | |
| Prova de conductivitat | Sense curt ni circuit obert, temperatura ambient | |
| En -resistència | Rtest Menor o igual a 30 mΩ | |
| Connector òptic temperatura de funcionament |
400 graus ~+800 graus | |
| Humitat de funcionament | <95%RH | |
| RoHS & REACH | Sí | |
