Descriu

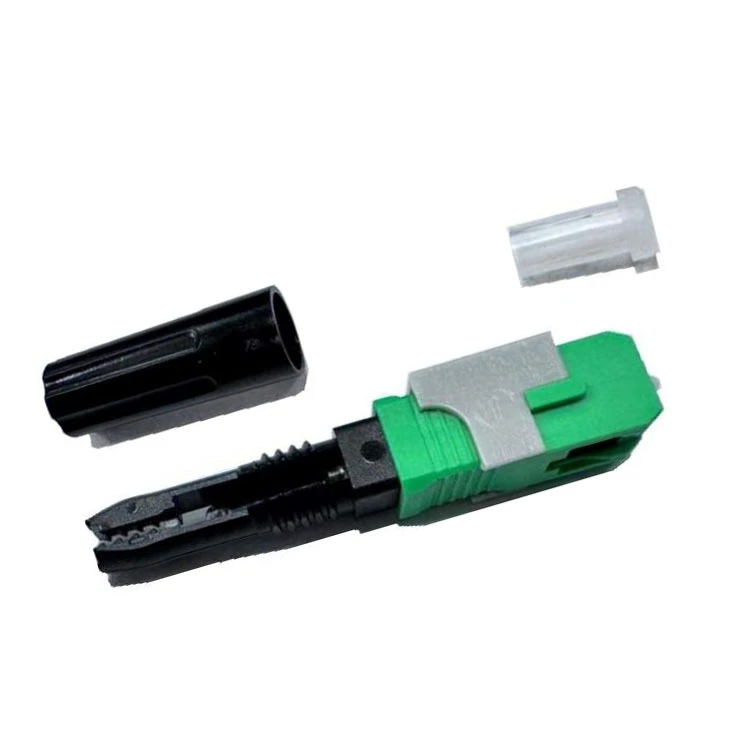

El connector GD-SC/APC-06 és ideal per a una àmplia gamma d'aplicacions. Tant si es tracta de connexions d'usuari (FTTH), centres de dades, sistemes de seguretat, televisió per cable (CATV) o qualsevol altra aplicació que requereixi connexions segures de fibra òptica, aquest connector és la solució perfecta.
Aplicació:FTTx, transformació de la sala de dades
Solucions rellevants
- Fàcil d'operar, el connector es pot utilitzar directament a ONU, també amb una força de fixació superior a 30 N, s'utilitza àmpliament en el projecte FTTH de revolució de la xarxa. També redueix l'ús d'endolls i adaptadors, estalviant el cost del projecte.
- Amb un endoll i un adaptador estàndard 86, el connector connecta el cable de connexió i el cable de connexió. El sòcol estàndard 86 ofereix una protecció completa amb el seu disseny únic.
- Aplicable a la connexió amb cable d'interior muntable en camp, cua, cable de connexió i transformació de cable de connexió a la sala de dades i s'utilitza directament en ONU específiques.
Especificació tècnica
| NDESCRIPCIÓ | ESPECIFICACIÓ | INFORMACIÓ TÈCNICA | ||||
| ÒPTICA | ||||||
| Pèrdua d'inserció (IL) | 1310 nm i 1550 nm | Menor o igual a 0,5 dB | ||||
| Pèrdua de retorn (RL) APC |
1310 nm i 1550 nm | Superior o igual a 55 dB | ||||
| GENERAL | ||||||
| Tipus d'acoblament | SC | Verd | ||||
| Elements de la virola | APC | 8,0 ± 0,5 graus | ||||
| Diàmetre | 2,5 mm | |||||
| Material | Zirconia ceràmica | |||||
| Fibra | G.657A2 | |||||
| Empalmament mecànic | resistència a la tracció | 4 N - 5 N | ||||
| Fibra inserida | 10 mm ±0,5 mm (125μ) | |||||
| Bucle de fibra | 18 mm ±0,5 mm (250μ) | |||||
| Durada del gel | 20 Anys | |||||
| CABLE | Retenció de cables | Cambra/Cargol 30N /2Min | ||||
| Mini figura plana 8 | (5,3±0,2) * (2,0*3,0±0,1) mm | |||||
| Dimensions | mm | L (50±2.5) x W (9 ±0.1) x H (8 ±0 .1) | ||||
| OPERACIONAL | ||||||
| Reutilitzabilitat | 5 vegades | Fàcil muntatge - Desmuntatge | ||||
| Passos de muntatge | 2 | |||||
| Regla/JIG | CONNECTORS 1X10 | |||||
| Marcat amb el logotip del fabricant 18 * 10 mm | ||||||
| Acoblament de claveguera | 16,2 mm x (XXX) | |||||
| MARCATGE | ||||||
| CONNECTOR | Nom del fabricant | |||||
| Nom del client | ||||||
| Lot de fabricació # | ||||||
| EMBALAJAMENT (Bossa individual) |
Fabricant | |||||
| Lot de fabricació # | ||||||
| Imatge de preparació de fibra a escala 1x1 | ||||||
| CONTENIDOR | ||||||
| EMBALAJAMENT | Cartró | 100 connectors +10 plantilles | ||||
| Etiquetatge | Fabricant, model, Quantitat, Mfg. Lot |
|||||
| Proves de qualitat | Full de proves òptiques IL i RL | |||||
