Aquest article ofereix una-exploració en profunditat del paper bàsic de l'EDFA a les xarxes CATV FTTH-millorant la potència del senyal òptic per aconseguir una transmissió a llarga-distància-i presenta com els receptors integrats CATV+SAT IF amb AGC avançat, CWDM i tecnologies d'ultra{5}}soroll baix serveixen com a components clau per optimitzar el rendiment de la xarxa.
En la construcció de xarxes CATV (televisió per cable) eficients i estables FTTH (fibra-a-la-domèstica) capaços de suportar dades massives i transmissió de vídeo d'alta-definició, els amplificadors òptics tenen un paper fonamental. Entre ells, l'EDFA (Erbium-Doped Fiber Amplifier) és un dels dispositius d'amplificació òptica més essencials. Aleshores, quin és exactament l'objectiu principal de l'EDFA a les xarxes CATV FTTH i com col·labora amb l'equip receptor de propera-generació? Aquest article ofereix una anàlisi detallada.
SAT-TERR SOBRE FIBRA
La funció bàsica de l'EDFA a les xarxes CATV FTTH: relé de senyal òptic i amplificació
En poques paraules, l'objectiu principal d'EDFA és amplificar directament els senyals òptics, compensant les pèrdues durant la transmissió de fibra i ampliant significativament l'abast del senyal.
En una xarxa FTTH, els senyals òptics es transmeten des de la capçalera de l'operador i han de recórrer llargues distàncies per arribar a les cases dels usuaris. Tot i que la fibra òptica inherentment presenta pèrdues baixes, la potència òptica s'atenua inevitablement a distància. Una vegada que el senyal es debilita més enllà d'un punt determinat, el receptor-de l'usuari ja no pot identificar-lo amb precisió, cosa que provoca una interrupció del senyal o una degradació greu de la qualitat.
Un EDFA actua com una "estació de repostar" al llarg de la línia de fibra òptica. Amplifica els senyals òptics directament sense convertir-los en senyals elèctrics, donant-li avantatges incomparables:
Alta potència de sortida: Capaç d'amplificar múltiples longituds d'ona simultàniament, donant suport a un gran nombre d'usuaris.
Transmissió transparent: format- i tarifa-independent, garantint una gran compatibilitat.
Baix soroll: Un excel·lent rendiment de soroll manté la qualitat del senyal.
Mitjançant el desplegament estratègic dels EDFA al tronc de la xarxa, els operadors poden construir xarxes CATV que cobreixen desenes o fins i tot centenars de quilòmetres sense preocupar-se per l'atenuació del senyal.
Més enllà d'EDFA: reptes a la vora de la xarxa i solucions clau{0}}receptors-d'alt rendiment
Tot i que l'EDFA aborda els reptes de la transmissió troncal, el senyal pot tornar a afeblir-se a causa de la distribució i la transmissió posterior en el moment en què arriba als punts d'accés dels usuaris (per exemple, edificis o cases) i pot contenir soroll introduït per l'EDFA. En aquesta fase, un receptor FTTH d'alt rendiment-és essencial per a la recepció i conversió del senyal d'alta-qualitat a l'"última milla".

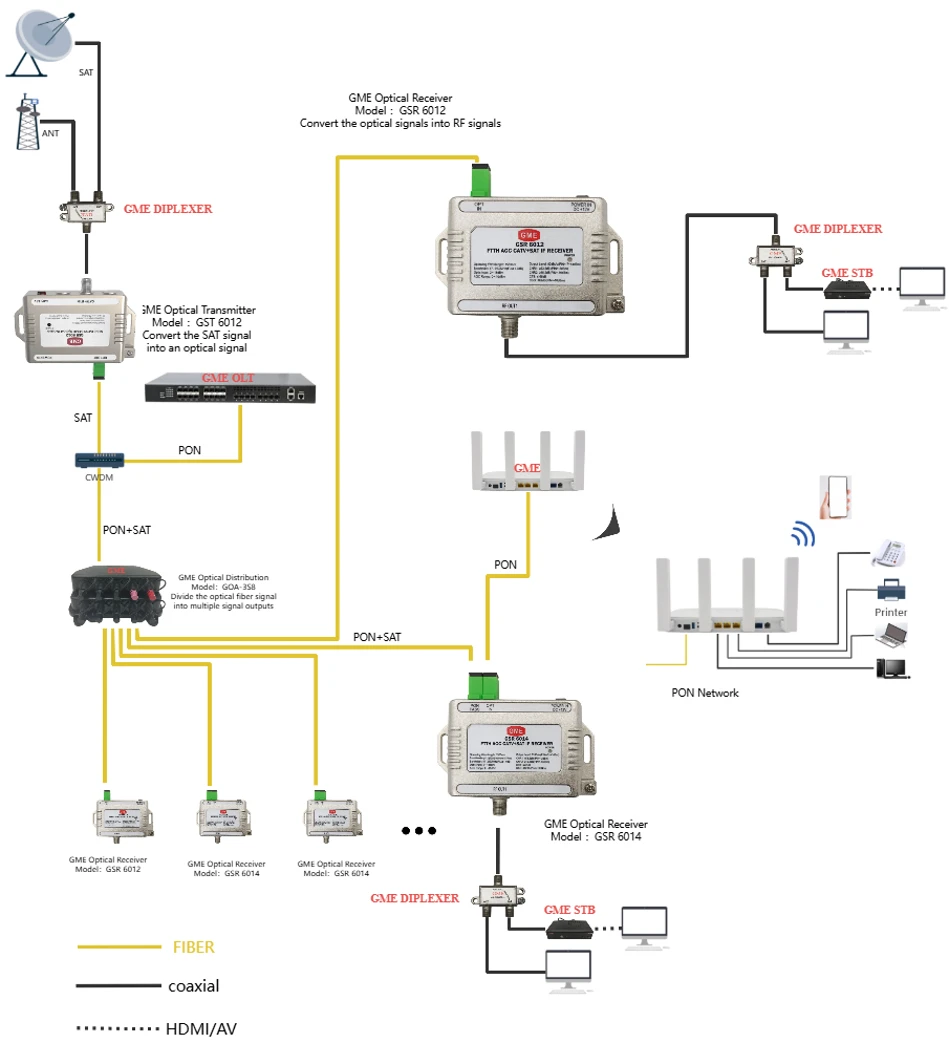

Aquí és on entra en joc un AGC CATV+SAT IF RECEIVER integrat (Automatic Gain Control CATV and Satellite IF Receiver) amb tecnologies avançades. Un receptor dissenyat per a serveis moderns de triple-play, com ara un amb les funcions següents, és fonamental per garantir l'experiència-de l'usuari final:
Suport de banda ampla (45–2150 MHz): Admet totalment els senyals tradicionals de CATV RF i els senyals de satèl·lit IF (SAT IF), satisfent diverses demandes d'accés al servei.
Integrat-AGC òptic: Això serveix com a "assegurança intel·ligent" contra les fluctuacions de la potència òptica. Quan la potència òptica d'entrada varia a causa de canvis de temperatura ambiental o pèrdues menors d'enllaç, l'AGC (control automàtic de guany) ajusta automàticament el nivell de sortida i el guany per garantir una sortida de senyal estable i fiable sense intervenció manual, reduint significativament els costos operatius.
Tecnologia d'ultra-soroll baix: Utilitza components actius avançats com ara amplificadors GaAs per minimitzar el soroll, millorar la relació Carrier-a-Noise (CNR) i, especialment, millorar el rendiment dels senyals amplificats per EDFA, oferint una qualitat de vídeo més clara.
Excel·lent linealitat i planitud: redueix eficaçment la distorsió, garanteix una intensitat del senyal uniforme a tots els canals i evita problemes com ara la pixelació o la interrupció en determinats canals.
Fotodetector d'alta-linealitat (PD) + CWDM-integrat: Utilitzant la tecnologia CWDM (Coarse Wavelength Division Multiplexing), pot rebre senyals de diferents longituds d'ona (p. ex., senyals CATV de 1550 nm i senyals de dades de 1490 nm/1310 nm) i realitzar una conversió òptica-a-elèctrica d'alta-qualitat-a{7}}a{7}}elèctrica mitjançant un procés de neteja de senyal{{8} de font d'alta línia per a una font de neteja{8}.
Pèrdua de rendiment elevada i aplicació de{0}}fibra única: Funciona amb una fibra d'un sol-nucli-mode amb una gran pèrdua de retorn, reduint la interferència dels senyals reflectits i garantint l'estabilitat de l'enllaç.
Sinèrgia entre EDFA i receptors intel·ligents
En resum, l'objectiu principal d'EDFA ésCATV FTTHxarxes és permetre la transmissió remota, eficient i de gran{0}}capacitat de retransmissió de senyals òptics, que serveix de base per construir xarxes àmpliament. A l'extrem de la xarxa, un receptor integrat de CATV+SAT IF amb AGC òptic, ultra-soroll baix, CWDM i altres tecnologies actua com a guardià final que garanteix el lliurament del senyal d'alta-qualitat als usuaris. Junts, formen la columna vertebral de les xarxes de serveis de vídeo i de banda ampla de fibra òptica modernes d'alta-velocitat, estables i fiables-.
Per als operadors de xarxa i els fabricants d'equips, seleccionar un receptor-d'alt rendiment amb les funcions anteriors és una decisió estratègica per optimitzar el rendiment de la xarxa, millorar la satisfacció dels usuaris i reduir els costos operatius globals.
