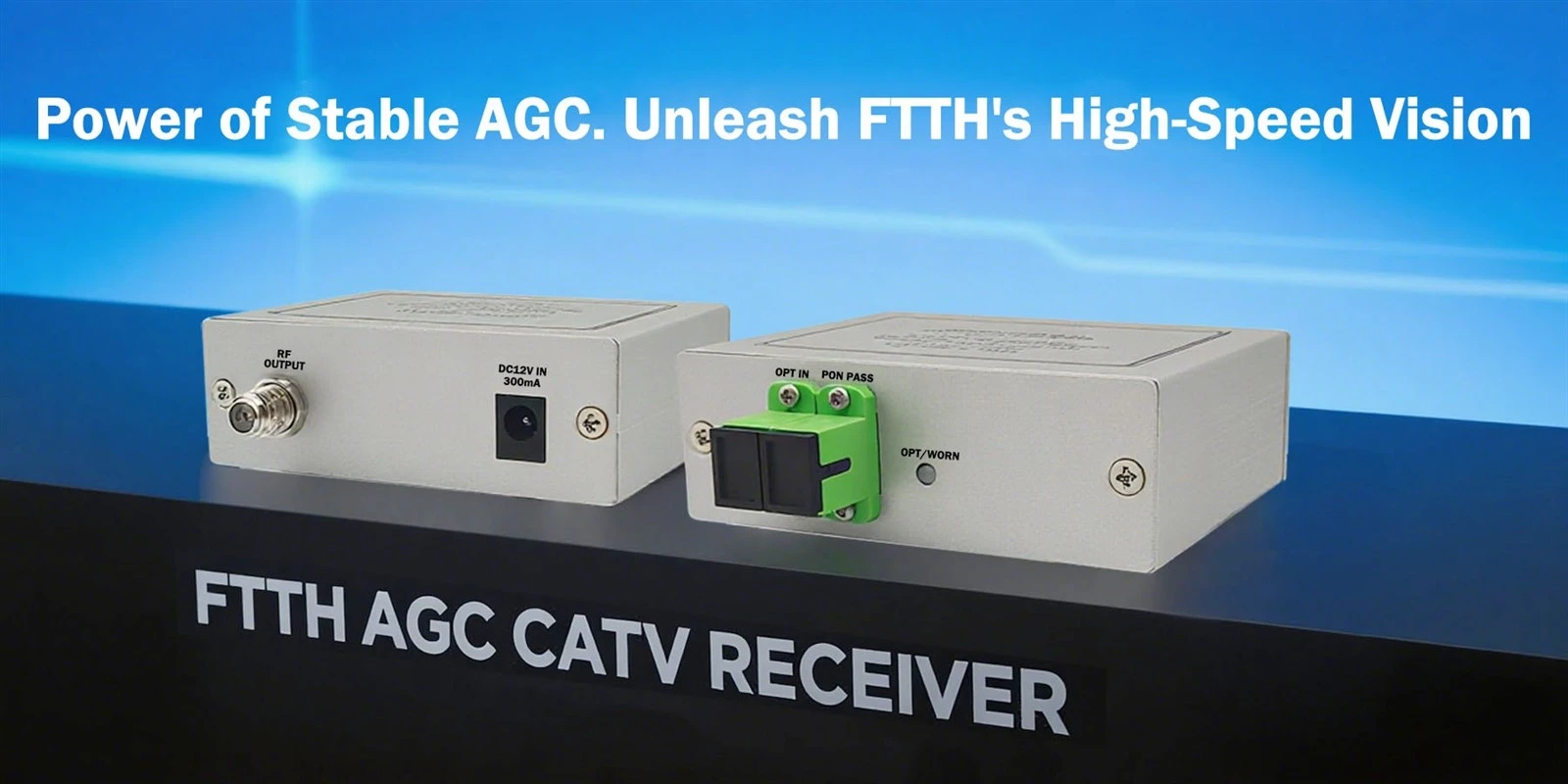

El receptor FTTH AGC CATV és un dispositiu terminal bàsic a les xarxes modernes de fibra-a-a-la llar (FTTH), que compleix la doble funció de "traductor de senyal òptic" i "estabilitzador de senyal". La seva missió principal és separar i convertir de manera eficient i fiable l'ona òptica composta-que transporta dades d'Internet d'alta-velocitat i senyals de televisió d'emissió d'alta-qualitat transmesos a través d'una sola fibra-en senyals elèctrics que poden ser utilitzats directament per equips estàndard a la llar. El següent és una exposició completa i-profunda dels seus detalls tècnics, mecanismes de funcionament i importància.
I. Funció bàsica i posicionament
En una xarxa FTTH típica de Triple-play, una sola fibra de gota s'ha de transmetre simultàniament:
Senyal de dades aigües avall:Normalment s'utilitza la longitud d'ona de 1490 nm, per a accés a Internet, VoIP, etc.
Senyal de dades aigües amunt:Normalment s'utilitza la longitud d'ona de 1310 nm per a les dades de càrrega dels usuaris.
Senyal de vídeo CATV descendent:Normalment s'utilitza la longitud d'ona de 1550 nm, per transmetre programes de televisió analògics i digitals.
ElReceptor FTTH AGC CATVés específicament responsable del processament del senyal de vídeo CATV de 1550 nm de longitud d'ona. Extreu amb precisió aquest senyal òptic de la fibra, el converteix en un senyal elèctric de radiofreqüència (RF) i l'envia per cable coaxial a televisors o decodificadors-. Està integrat-inControl automàtic de guany (AGC)és clau per garantir l'experiència de l'usuari. Compensa automàticament les fluctuacions de la potència d'entrada òptica causades per factors com la distància de la línia de fibra, la flexió o els canvis de temperatura ambient, garantint que la sortida del nivell de senyal de RF al televisor es mantingui constant. Això evita problemes d'imatge com la neu, els patrons de mosaic o les interrupcions.
II. -Anàlisi en profunditat de components i tecnologies clau
1. Front òptic-Filtre WDM
Filtrat de precisió:El dispositiu integra un filtre de multiplexació per divisió de longitud d'ona (WDM) d'alt rendiment. Les seves característiques de banda de pas estan molt optimitzades per a la longitud d'ona de 1550 nm, permetent la separació precisa del senyal òptic de CATV de 1550 nm dels senyals òptics mixtes de 1310/1490/1550 nm amb pèrdua d'inserció i diafonia molt baixes. També assegura que els senyals òptics del canal de dades passen sense pèrdua (cap a la ONU/mòdem òptic posterior per al seu processament).
Fotodetector (PIN o APD):Aquest és l'"ull" del receptor. Converteix el senyal òptic de 1550 nm separat en un senyal elèctric feble. Per a escenaris d'entrada de gran-distància i-potència, es pot utilitzar un fotodíode d'allaus (APD) a causa del seu guany intern i la seva sensibilitat més alta.
2. El funcionament precís del sistema de control automàtic de guany (AGC).
El sistema AGC és el "cor intel·ligent" de tot el dispositiu, que funciona com una retroalimentació contínua de-bucle tancat:
Detecció del senyal:El sistema controla contínuament el nivell del senyal de RF després de la conversió fotoelèctrica i l'amplificació inicial.
Comparació i generació d'errors:Compara el nivell de senyal detectat amb un nivell de referència preestablert i ideal per calcular un valor d'error.
Ajust dinàmic del guany:Aquest senyal d'error impulsa un amplificador de guany variable (VGA) o controla la tensió de polarització del fotodetector. Si la potència òptica d'entrada disminueix (per exemple, a -8 dBm), l'AGC ordena un augment del guany. Si la potència òptica d'entrada augmenta (per exemple, a +2 dBm), redueix el guany corresponent.
Sortida estable:Mitjançant aquest ajust dinàmic, independentment de com la potència òptica d'entrada varia dins de l'ampli rang especificat (p. ex., +2 dBm a -8 dBm), el nivell de senyal de RF de sortida final (per exemple, un nominal de 65 dBµV) es pot mantenir amb una alta estabilitat, normalment dins d'un error de ±1 dB. Això elimina completament els problemes de qualitat d'imatge causats per les fluctuacions del senyal.
3. Mòdul de processament i sortida de RF
Amplificació i equalització multi-etapa:Després de ser controlat per l'AGC principal, el senyal entra en una cadena d'amplificació de RF posterior per aconseguir una capacitat suficient d'accionament de sortida. També poden incloure models avançatsControl automàtic de pendent (ASC), que pot compensar automàticament la resposta diferencial de la fibra a les subportadores de RF de diferents freqüències, assegurant la planitud a tota l'ample de banda de la freqüència de televisió (per exemple, 47-1000 MHz o superior).
Ports de sortida i aïllament:Normalment proporciona d'1 a 4 ports de sortida de RF (per exemple, connectors de tipus F-) amb un aïllament elevat per minimitzar la interferència entre múltiples sortides. Els ports tenen una bona protecció contra sobretensions llamps i descàrregues electrostàtiques (ESD).
4. Disseny Estructural i Adaptabilitat Ambiental
Tancament robust:Acostuma a utilitzar carcassa d'aliatge d'alumini fos-a pressió, que compleix les funcions triples de dissipació de calor (atracció eficient de la calor dels amplificadors interns), blindatge electromagnètic (EMI) (evitant interferències externes i fuites de senyal intern) i protecció mecànica.
Tota la-protecció meteorològica:Els models d'exterior o d'interior/exterior tenen un alt grau de resistència a l'aigua i a la pols (p. ex., classificació IP65), capaços de suportar entorns durs com el fred intens, les altes temperatures i la humitat elevada, garantint un funcionament fiable a llarg termini-.
Instal·lació flexible:El disseny compacte admet el muntatge-a la paret, el muntatge en pal-o la col·locació d'escriptori, adaptant-se a diferents punts d'instal·lació de la llar (p. ex., caixa d'informació, al costat de l'armari del televisor).
III. Flux de treball d'extrem-a-final en una xarxa FTTH
Injecció de senyal:El senyal òptic CATV de 1550 nm de longitud d'ona de la capçalera de l'operador es combina amb els senyals òptics de dades de 1490/1310 nm de l'OLT de l'oficina central en un combinador WDM o amplificador òptic extern. El senyal combinat es transmet a través de fibres de xarxa troncal i de distribució a les instal·lacions de l'abonat.
Separació del senyal:La fibra de caiguda es connecta primer a un divisor òptic (si n'hi ha), després a l'àrea d'equips de les instal·lacions del client. Aquí, el port d'entrada delReceptor FTTH AGC CATVrep el senyal òptic mixt. El seu filtre WDM intern "elimina" primer el senyal òptic de CATV de 1550 nm, dirigint-lo a la ruta del receptor CATV. Els senyals òptics restants de 1310/1490 nm s'emeten a través d'una cua separada a la unitat de xarxa òptica (ONU) per processar serveis d'Internet i de veu.
Conversió i estabilització fotoelèctrica:El fotodetector converteix el senyal òptic de 1550 nm en un senyal elèctric de RF. El circuit AGC funciona en-temps real, assegurant que, fins i tot si la potència òptica fluctuï lleugerament a causa dels canvis meteorològics o de l'ajustament-de la xarxa, la força del senyal de RF convertida es mantingui constant.
Distribució del senyal:El senyal de RF estabilitzat i amplificat d'alta-qualitat es distribueix mitjançant cable coaxial a diversos televisors o decodificadors-arreu de la llar, cosa que permet als usuaris veure programes de televisió en directe-nítids i sense parpelleig.
IV. Resum dels principals avantatges i valor
Experiència d'usuari estable definitiva:La tecnologia AGC actua com un guardià invisible, cancel·lant perfectament les fluctuacions del senyal imperceptibles per als usuaris, oferint imatges constantment clares.
Alt ample de banda i compatibilitat futura:Admet amplades de banda de RF de fins a 1 GHz o fins i tot 1,2 GHz, reservant un ampli espai per a televisors Ultra HD 4K/8K, canals més interactius i futures actualitzacions de servei.
Xarxa simplificada i estalvi de costos:La transmissió de tots els serveis a través d'una única fibra redueix significativament la complexitat del cablejat i els costos operatius de l'operador. Per als usuaris, l'alta integració del dispositiu estalvia espai i simplifica la instal·lació.
Fiabilitat i durabilitat excepcionals:El disseny de grau industrial-i la construcció totalment segellada garanteixen un funcionament estable ininterromput les 24 hores del dia, els 7 dies de la setmana, amb un temps mitjà entre fallades (MTBF) molt llarg, reduint el cost total de propietat durant el seu cicle de vida.
Plug-i-manteniment convenient:El dispositiu normalment no requereix cap configuració de camp complexa, ja que el nivell de sortida s'estabilitza automàticament. Els sistemes de monitorització de la xarxa poden controlar de forma remota el seu estat mitjançant ones portadores o altres mitjans, facilitant l'avís i la localització d'errors.
ElReceptor FTTH AGC CATVés molt més que un simple convertidor "òptic-a-elèctric". És un subsistema complex que integra un filtrat òptic avançat, una conversió fotoelèctrica de precisió, un control intel·ligent de bucle tancat-i un disseny industrial robust. És un enllaç crític per garantir la prestació perfecta de serveis de vídeo d'alta-qualitat als "darrers cent metres" de fibra-a-la-llar, garantint en silenci que milions de llars puguin gaudir de serveis de televisió d'emissió estables, clars i rics. És un dispositiu terminal intel·ligent indispensable a les xarxes d'accés òptiques completes modernes.
