Nucli de transmissió de senyal de RF a fibra: una explicació completa del principi de conversió de senyal analògic a fibra
En els escenaris de transmissió de senyal de RF (radiofreqüència), sovint us preocupen aquests problemes: atenuació greu del senyal després de transmissió a llarga-distància, distorsió del senyal causada per interferències electromagnètiques i cablejat voluminós i costós? Ja siguin estacions base de comunicacions, equips de ràdioastronomia, control industrial o sistemes de ràdio i televisió, la transmissió estable de senyals de RF és una demanda bàsica-i la tecnologia de transmissió del senyal de RF a fibra òptica és la clau per resoldre aquests problemes. Avui, popularment, desglossem la lògica bàsica: com els senyals de RF analògics es converteixen en senyals de fibra òptica per aconseguir una transmissió-sense interferències, de llarga-distància i d'alta-fidelitat.
En primer lloc, cal aclarir una premissa bàsica: la transmissió de fibra òptica transporta senyals òptiques, mentre que els nostres senyals de RF són senyals elèctrics analògics i els dos no són directament compatibles. Per tant, l'essència de la conversió de senyal analògic a fibra és completar dues conversions: "senyal elèctric analògic → senyal òptic → senyal elèctric analògic", i després realitzar una transmissió de senyal eficient mitjançant les característiques de baixa -pèrdua i anti-interferència de la fibra òptica-, que també és la lògica de treball bàsica dels nostres productes de senyal de RF a fibra òptica. Tot el procés es divideix principalment en 5 passos clau, cadascun dels quals determina la qualitat de la transmissió del senyal. Les explicarem detalladament combinades amb el disseny real del producte.
Pas 1: preprocessament del senyal de RF analògic - Elimineu les interferències i optimitzeu la qualitat del senyal
Els senyals de RF analògics originals (com els senyals de radiofreqüència de les estacions base i els senyals de detecció dels radars) sovint es barregen amb soroll i interferències. La conversió directa conduirà a la distorsió dels senyals òptics i afectarà els efectes de la transmissió. Per tant, abans d'entrar a l'enllaç de conversió, els nostres productes primer processaran els senyals analògics de RF, que també és la base per garantir la fidelitat de la transmissió.
El preprocessament inclou principalment dues operacions bàsiques: en primer lloc, l'amplificació del senyal, que amplifica els senyals de RF febles fins a una intensitat adequada per a la conversió mitjançant un amplificador d'alta-precisió per evitar errors de conversió a causa de senyals febles; segon, el filtrat i la purificació, que utilitza un mòdul de filtrat professional per filtrar els senyals de soroll i interferències irrellevants i retenir els senyals de RF eficaços purs. Els nostres productes adopten una tecnologia de filtrat personalitzada, que es pot adaptar amb precisió a la banda de freqüència del senyal de RF de 5MHz a 6GHz, assegurant la puresa dels senyals preprocessats i preparant-se per a la conversió posterior.
Pas 2: electro-conversió òptica (E/O) - "Tradueix" senyals elèctrics analògics a senyals òptics

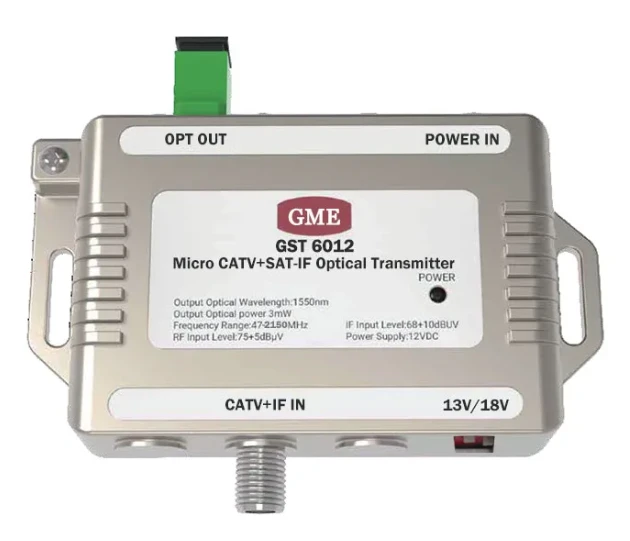

Aquest és el pas bàsic de tot el procés de conversió i el nucli tècnic dels nostres productes. En poques paraules, es tracta de convertir els senyals elèctrics de RF analògics preprocessats en senyals òptics que es poden transmetre en fibres òptiques mitjançant dispositius electro-de conversió òptica-equivalent a posar una "capa de llum" als senyals elèctrics, cosa que els permet aconseguir una transmissió de llarga-distància amb els avantatges de la fibra òptica.
Els nostres productes utilitzen díodes làser DFB d'alta{0}}linealitat com a dispositius bàsics de conversió electro-òptica, i el seu principi de funcionament es basa en la tecnologia "Modulació d'intensitat (IM)": el corrent de conducció del làser es modula directament pel senyal elèctric, de manera que la intensitat de la potència òptica de sortida canvia de manera sincrònica amb l'amplitud del senyal analògic de RF que canvia l'altura de la llum com la{2} RF analògica. del so, el canvi d'intensitat de la llum correspon completament a la llei de canvi del senyal de RF original, realitzant un mapa precís del "senyal elèctric → senyal òptic". L'avantatge d'aquest mètode de modulació és la velocitat de resposta ràpida i la petita distorsió del senyal, que poden maximitzar la retenció de les característiques originals dels senyals de RF analògics, especialment adequats per a escenaris amb alts requisits de fidelitat del senyal, com ara la ràdioastronomia i la comunicació per satèl·lit.
Al mateix temps, els nostres productes tenen una funció de compensació de temperatura integrada{0}, que pot compensar eficaçment l'impacte dels canvis de temperatura ambient en el làser, garantint l'estabilitat dels senyals òptics. Fins i tot en entorns extrems de -40 graus a +70 graus, pot completar de manera estable la conversió electroòptica.
Pas 3: transmissió de fibra òptica - Una interferència-lliure, baixa-pèrdua "Canal de senyal"
Després de la conversió electro-òptica, el senyal òptic s'acobla al nucli de la fibra i comença la transmissió de llarga-distància. L'avantatge d'aquest pas és el nucli de la transmissió de fibra òptica diferent de la transmissió per cable tradicional: la fibra òptica utilitza el principi de reflexió total de la llum per limitar el senyal òptic que es propagui dins del nucli de fibra. L'índex de refracció del nucli de fibra és lleugerament superior al del revestiment, assegurant que el senyal òptic no es filtrarà i realitzant una transmissió eficient.
En comparació amb els cables coaxials tradicionals, la transmissió de fibra òptica té tres avantatges insubstituïbles, que també són la clau perquè els nostres productes resolguin els problemes dels clients: primer, baixa pèrdua. A la banda de 1550 nm, la pèrdua de transmissió de fibra òptica és només d'uns 0,2 dB/km, que és molt inferior a la pèrdua de cables coaxials que sovint és de diversos dB/m. Fins i tot si es transmet durant desenes o fins i tot centenars de quilòmetres, el senyal no s'atenuarà significativament; segon, una forta anti-interferència. La fibra òptica és un material dielèctric, que és completament immune a la interferència electromagnètica (EMI) i la interferència de radiofreqüència, especialment adequat per a entorns d'interferències durs com la indústria i l'exèrcit; tercer, pes lleuger. El diàmetre d'una sola fibra òptica és de només 125 micres, que és molt més lleuger que els cables coaxials, reduint molt la dificultat i el cost del cablejat.
Els nostres productes són compatibles amb la fibra òptica d'un-mode SM28 i admeten la tecnologia de multiplexació de divisió de longitud d'ona (WDM), que pot realitzar la transmissió de senyal de RF multi-canal a través d'una sola fibra òptica, millorant encara més l'eficiència de la transmissió, reduint els costos de cablejat i adaptant-se a les necessitats d'aplicació de diversos escenaris-.
Pas 4: Conversió fotoelèctrica (O/E) - "Restaura" els senyals òptics a senyals elèctrics analògics

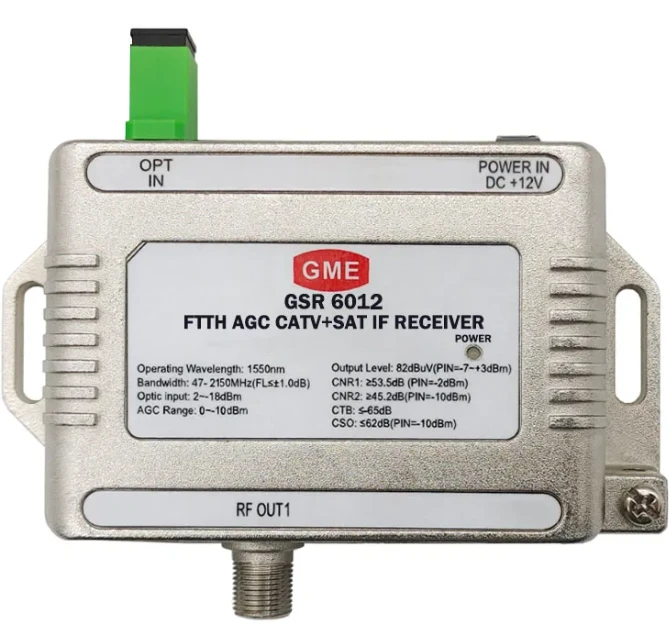

Quan el senyal òptic arriba a l'extrem receptor, s'ha de tornar a convertir al senyal elèctric de RF analògic original mitjançant conversió fotoelèctrica perquè pugui ser reconegut i utilitzat per equips terminals (com ara estacions base, radars i pantalles). Aquest pas és el procés invers de la conversió electro-òptica, que també requereix dispositius d'alta-precisió per garantir la qualitat de la restauració.
Els nostres productes utilitzen fotodetectors d'alta-sensibilitat (fotodíodes PIN o fotodíodes d'allau APD) com a dispositius de conversió bàsics. La seva funció és convertir el canvi d'intensitat dels senyals òptics en senyals elèctrics corresponents (corrent fotogenerat)-com més forta és la potència òptica, més gran és el corrent generat, que es correspon completament amb la llei de canvi de senyal de l'extrem transmissor. El senyal elèctric convertit s'amplificarà encara més amb un amplificador de baix-soroll per garantir que la intensitat del senyal compleixi els requisits de l'equip terminal i, al mateix temps, suprimirà la interferència de soroll per evitar la distorsió del senyal restaurat.
Pas 5: Post de senyal-Processament - Restauració precisa per adaptar-se a les necessitats del terminal
Després de la conversió fotoelèctrica, el senyal elèctric analògic de RF ha de passar pel pas final de post{0}}processament abans de poder-lo utilitzar realment. El post-processament inclou principalment la conformació del senyal i la calibració del guany: el mòdul de conformació corregeix les distorsions menors que es poden produir durant la transmissió del senyal per garantir que la forma d'ona del senyal sigui completament coherent amb el senyal original; el mòdul de calibratge del guany ajusta el guany del senyal al rang adaptat a l'equip terminal per evitar el mal funcionament de l'equip causat per una intensitat del senyal excessiva o insuficient.
Els nostres productes admeten el control automàtic de guany (AGC), que pot ajustar automàticament els paràmetres de guany segons la distància de transmissió i la intensitat del senyal sense intervenció manual, millorant considerablement la facilitat d'ús i garantint l'estabilitat i la coherència dels senyals{0}}a llarg termini.
Per què triar els nostres productes de senyal de RF a fibra òptica?
Entenent el principi de la conversió de senyal analògic a fibra, no és difícil trobar que cada pas del procés de conversió depèn de dispositius d'alta{0}}precisió i disseny optimitzat-i aquesta és la competitivitat bàsica dels nostres productes. En resum, els nostres avantatges es reflecteixen en tres aspectes:
Transmissió d'alta-fidelitat: adoptant làsers i fotodetectors d'alta-linealitat, combinats amb un filtrat precís i un control de guany, el rang dinàmic lliure-espuri pot arribar als 100 dBm/H2/3, maximitzant la retenció de les característiques originals dels senyals de RF analògics i evitant la distorsió;
Estabilitat i fiabilitat:{0}}compensació de temperatura i funcions de control automàtic de guany integrades, adaptant-se a un ampli rang de temperatures i entorns complexos, admet transmissió de llarga-distància de fins a 20 km sense repetidors, amb pèrdues inferiors a 0,4 dB/km, complint els durs requisits de diversos escenaris com ara la indústria, la comunicació i l'exèrcit;
Adaptabilitat flexible: cobreix un rang de freqüències de 5 MHz a 6 GHz, admet fibra òptica en mode únic i tecnologia WDM, i ofereix solucions personalitzades segons les necessitats del client, adaptant-se a diversos escenaris d'aplicació com ara estacions base 5G, radiotelescopis, ràdio i televisió i radars.
Tant si necessiteu resoldre el problema de l'atenuació de la transmissió del senyal de RF a llargues distàncies o desfer-vos del problema de les interferències electromagnètiques, la tecnologia de senyal analògic a fibra òptica és la solució òptima-i els nostres productes de senyal de RF a fibra òptica són solucions madures que implementen aquest principi, ajudant-vos a aconseguir una transmissió de senyal eficient, estable i de baix cost-.
Si el vostre projecte s'enfronta a reptes de transmissió de senyal de RF i voleu saber com els nostres productes es poden adaptar a les vostres necessitats específiques, poseu-vos en contacte amb nosaltres per obtenir solucions tècniques detallades i paràmetres del producte, i deixeu-nos utilitzar tecnologia professional per escoltar la vostra transmissió de senyal.
