Descripció

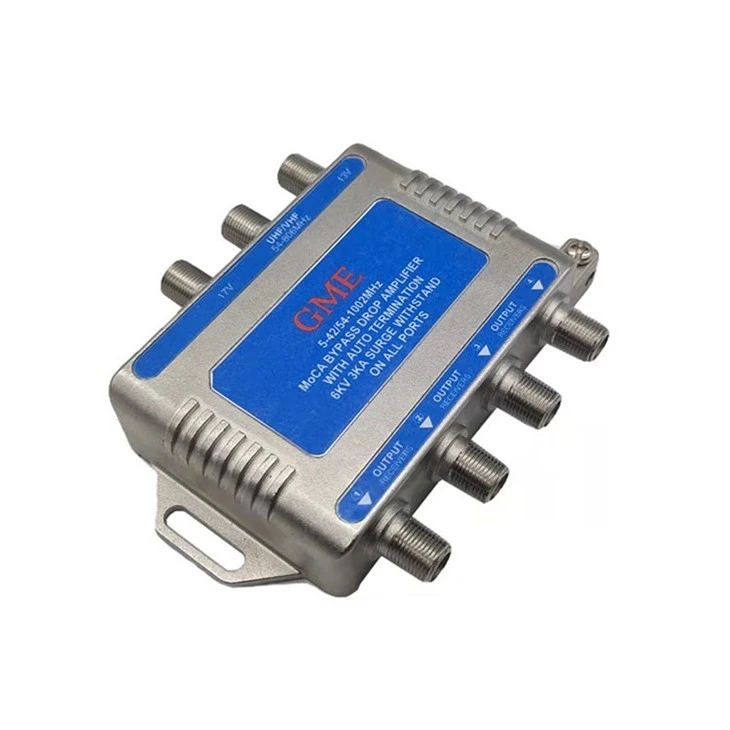

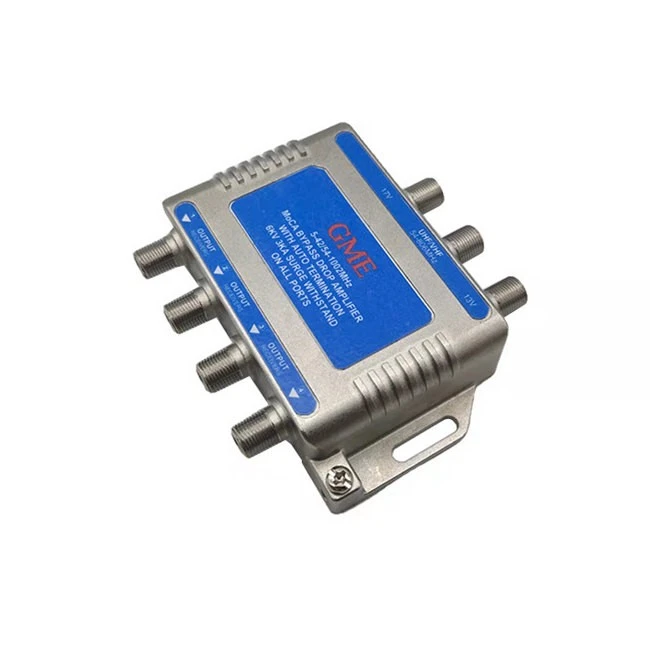

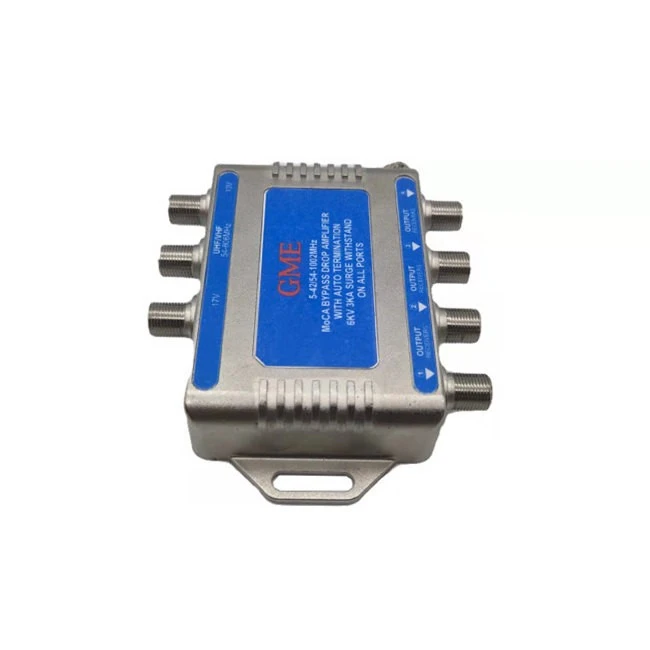

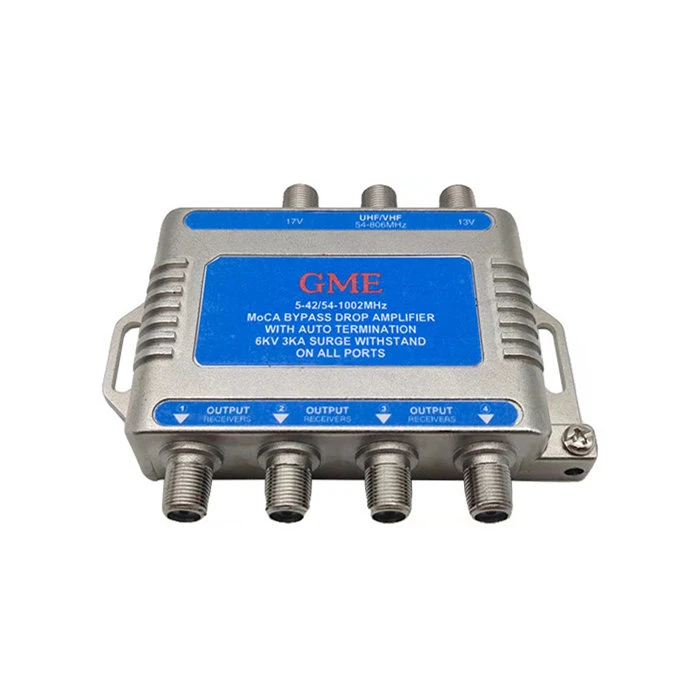

Aquest amplificador MOCA de 4 vies 3306-4P està dissenyat per oferir la possibilitat d'utilitzar la tecnologia MoCA per comunicar-se amb tots els ports de sortida de l'amplificador des del port del mòdem, evitant el propi amplificador. El filtre-tríplex integrat restringeix els senyals MoCA a la xarxa domèstica alhora que proporciona la connexió de derivació MoCA necessària al voltant de l'amplificador per permetre la-xarxa domèstica entre eMTA, decodificadors i altres dispositius (per exemple: consoles de jocs, ordinadors portàtils, tauletes, etc.). El port de bypass del mòdem passiu admet aplicacions crítiques, com ara la telefonia, que requereixen xarxes d'alta fiabilitat per oferir un servei ininterromput fins i tot en cas d'interrupció de l'alimentació i/o fallada de l'amplificador.
Aplicacions
◆ Distribució de vídeo a la casa per a aplicacions amb un DVR multi-habitació.
◆ Xarxa domèstica d'alta velocitat.
◆ Permet que el servei d'Internet, els vídeos i els jocs comparteixin ample de banda sense perdre velocitat i qualitat.
◆ Transmissió de vídeo d'alta definició des d'Internet.
Característiques
◆ Amplificador MoCA RF de 4 sortides + 1 sortida de mòdem retorn actiu amb guany unitari
◆ Terminació automàtica en cas de tall de corrent
◆ Rendiment de distorsions més baix disponible IEEE 6 kV, resistència a sobretensions B3 a tots els ports de RF
◆ Els ports F segellats s'ajusten als estàndards SCTE
◆ Filtre MoCA tríplex integrat: tots els ports "parlen": els dispositius MoCA del port de derivació es poden comunicar amb tots els altres ports de sortida.
◆ Guany d'unitat: aigües amunt i aigües avall: Compensa la pèrdua del divisor.
◆ Tecnologia patentada de grip DSM: proporciona una major retenció de molla per a un millor contacte superficial.
◆ Port de bypass passiu: elimina la pèrdua de servei a causa de talls de corrent o fallades de l'amplificador.
Especificació
|
Lloc de l'original: Xina |
|||
|
NÚM. DE MODEL: GDMOCA-009 (3306-4P) |
|||
|
DESCRIPCIÓ: AMPLIFICADOR CATV CATV DE 4 VIES AMB RETORN PASSIU |
|||
|
ARTICLE |
TÍPIC |
QCLIMIT |
CONDICIONS DE LA PROVA |
|
Camí endavant |
|||
|
Freq. Interval |
|
54 ~ 1218 MHz |
|
|
Guany (RF d'entrada a sortida) |
0,5 dB |
0 dB min |
54 ~ 1002 MHz |
|
|
-3,0 dB |
-3,8 dB mín |
1003 ~ 1218 MHz |
|
Pèrdua d'inserció del port Voip |
-4,8 dB |
-5,5 dB màxim |
54 ~ 1002 MHz |
|
|
-6,9 dB |
-7,5 dB màxim |
1003 ~ 1218 MHz |
|
Pèrdua de retorn (entrada/sortida) |
-16 dB |
-15 dB mín. |
54 ~ 1218 MHz |
|
Noise Figure (54 ~ 1002 MHz) |
Dispositiu típic NF de 5 dB (sense incloure els circuits divisors) |
|
|
|
Retard del grup |
|
30 ns Màx. |
Per a 102 MHz (3,58 MHz d'abast) |
|
|
|
15 ns Màx. |
Per a 108 MHz (3,58 MHz d'abast) |
|
|
|
5 ns Màx. |
Per a 112 MHz o més (3,58 MHz d'abast) |
|
Cap a fora l'aïllament |
-25 dB |
-20 dB min |
54 ~ 1218 MHz |
|
Efectivitat del blindatge de RF |
|
Menor o igual a -110 dB |
|
|
Aïllament del port RF al port d'alimentació |
|
100 dBc |
54 ~ 1218 MHz |
|
Camí MOCA: |
|||
|
Freq. Interval |
|
|
1275-1675 MHz |
|
Pèrdua d'inserció (voip a qualsevol sortida) |
-18 dB |
-19 dB màxim |
1275-1300MHz |
|
|
-15 dB |
-17dBmàx |
1301-1675 MHz |
|
Aïllament (qualsevol sortida a sortida) |
-17 dB |
-20 dB màxim |
1275-1675 MHz |
|
Pèrdua de retorn (voip/qualsevol port de sortida) |
-10 dB |
-5dB mín. |
1275-1675 MHz |
|
Camí de retorn: |
|||
|
Freq. Interval |
|
5 ~ 85 MHz |
|
|
Guanyar |
-12 dB |
-13 dB min |
5 ~ 85 MHz |
|
Pèrdua de retorn (IN/OUT) |
-20 dB |
-18 dB mín. |
5 ~ 85 MHz |
|
Pèrdua d'inserció de Voip |
-3,5 dB |
-3,8 dB Màx. |
5 ~ 85 MHz |
|
Planitud |
±0,5 dB |
1,5 dB màxim. |
5 ~ 85 MHz |
|
Cap a fora l'aïllament |
-25 dB |
-20dB mín |
5 ~ 85 MHz |
|
Retard del grup |
|
20 ns Màx. |
5 ~ 85 MHz en un interval d'1 MHz |
|
|
|
5 ns Màx. |
10 ~ 80 MHz en un interval d'1 MHz |
|
Distorsió: |
|||
|
Segon ordre compost* |
|
-62 dBc Màx. |
|
|
Triple Beat compost* |
|
-75 dBc Màx. |
|
|
Modulació creuada* |
|
-75 dBc Màx. |
|
|
Modulació del zumbit |
|
-90 dBc màxim. |
|
|
REV: *79 NTSC analògic+33 256/QAM digital @4dBmv/ch tots/canals plans |
|||
|
Capacitat de suport a sobretensions: |
|
CAT B3, 6KV, 3KA |
Port d'entrada-IEEE C62.41-1991 |
|
|
Categoria B-3 Ona combinada, 6kV, 3kA |
||
|
|
Port de sortida-IEEE C62.41-1991 |
||
|
|
Categoria B-3 Ona combinada, 6kV, 3kA |
||
|
Requisits d'alimentació: |
|||
|
Entrada |
|
120 VAC |
|
|
Freqüència |
|
60 Hz |
|
|
Sortida |
|
12V DC, 400mA |
|
|
Temperatura de funcionament: |
|
-40 graus a + 60 graus |
|
|
MECÀNICA |
|||
|
Muntatge |
|
Horitzontal/Vertical |
|
|
Dimensions |
|
A: 179 mm x P: 71 mm x Alt: 43 mm |
|
|
Recompte de blocs de terra |
|
1 - Bi-direccional |
|
|
Material de la carcassa i la coberta |
|
Aliatge d'alumini A360 |
|
|
Tipus d'acabat / xapat |
|
Revestiment en pols |
|
|
Segellat |
|
Junta 1-humitat 1 EMI/RFI |
|
|
Material del port F |
|
C360 Llautó |
|
|
Revestiment de port F |
|
Níquel |
|
|
Espaiat del port F |
|
1,0" min. |
|
|
Parell del port F |
|
60 polzades lliures. min |
|
|
Retenció del pin del port F (pin central RG-6) |
|
200 grams min. |
|
