Descripció

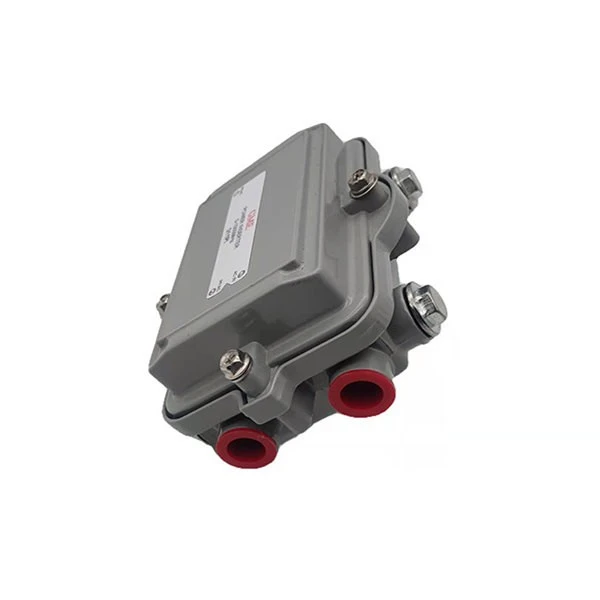

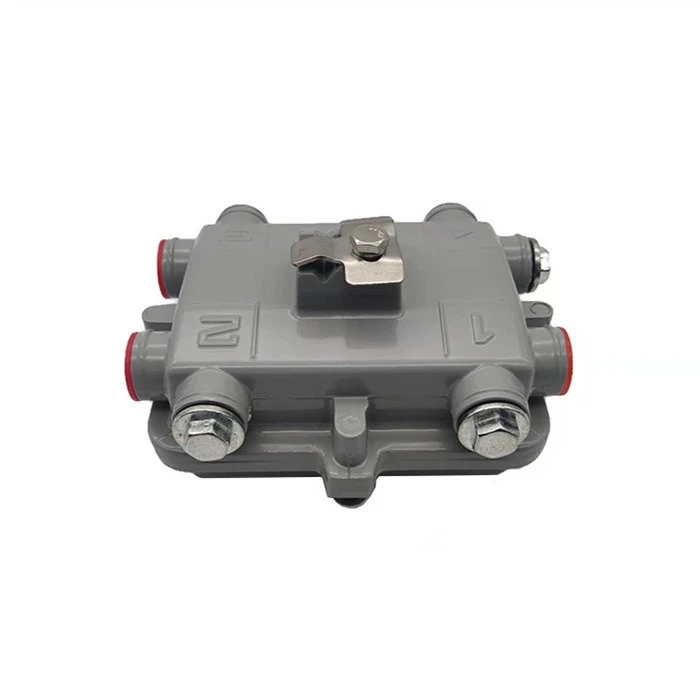

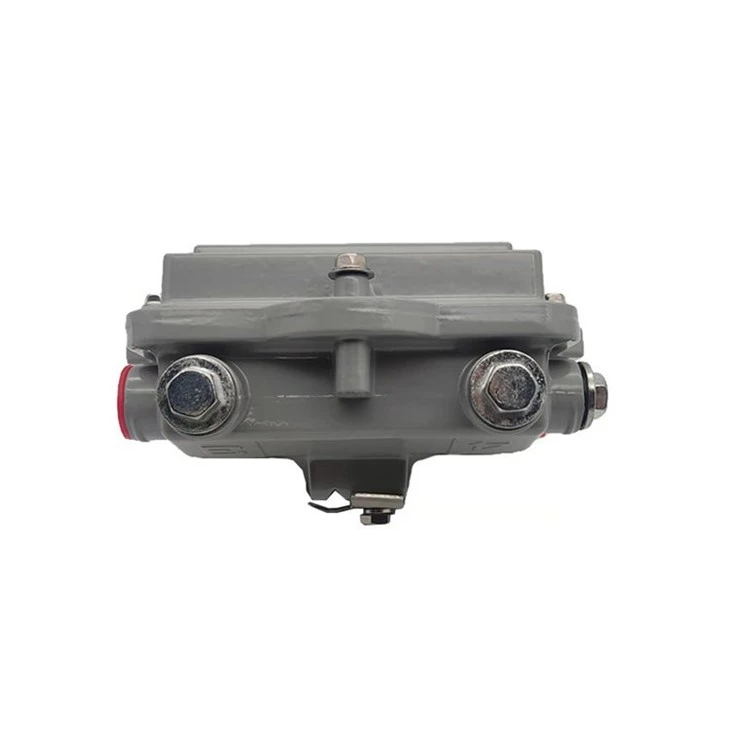

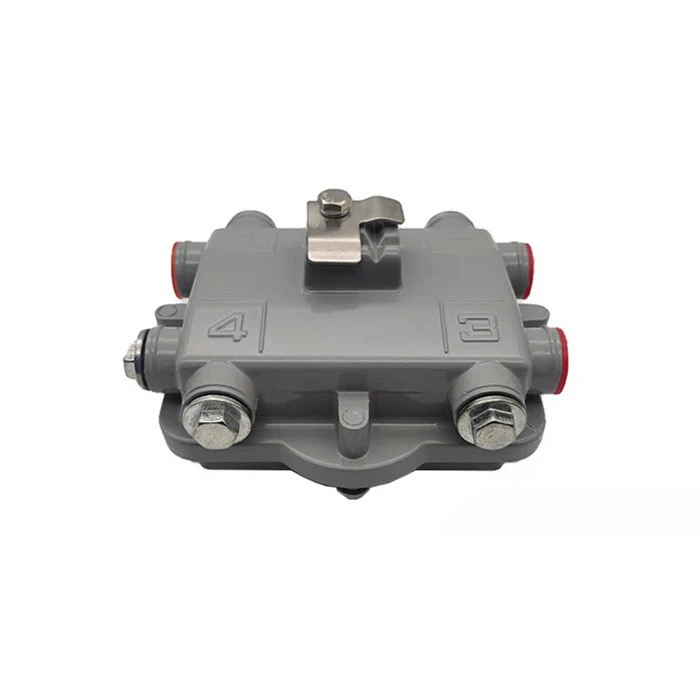

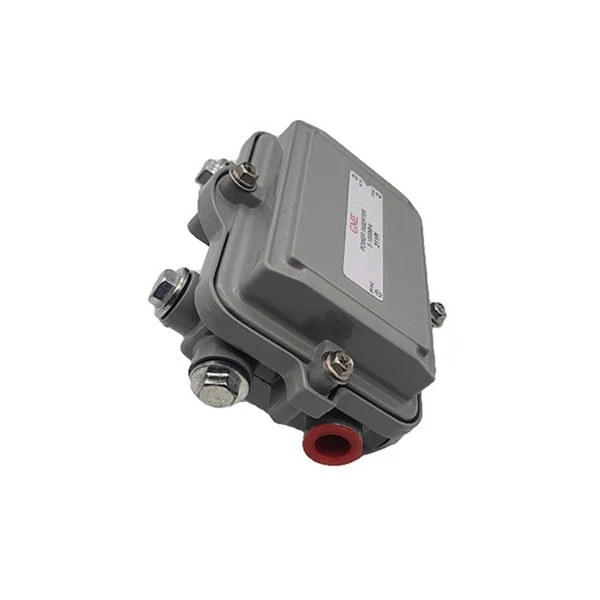

L'insertor d'alimentació de línia troncal de TV per cable d'1 GHz és un dispositiu electrònic especialitzat dissenyat per a la indústria de la televisió per cable, utilitzat específicament en sistemes de línia troncal per proporcionar energia als components actius. La seva funció principal és inserir energia a la xarxa de cable coaxial, assegurant el correcte funcionament dels amplificadors, repetidors i altres dispositius actius dins del sistema de distribució de televisió per cable.
Característiques i funcionalitat clau:
Capacitat de freqüència:El dispositiu d'inserció d'alimentació de la línia troncal de TV per cable d'1 GHz està optimitzat per a un funcionament d'alta-freqüència i admet senyals de fins a 1 gigahertz (GHz). Això fa que sigui adequat per a sistemes moderns de televisió per cable amb requisits d'ample de banda elevats.
Inserció d'energia:L'inseridor està equipat amb la capacitat d'injectar energia a la línia troncal del cable coaxial. Això és essencial per proporcionar l'energia elèctrica necessària als components actius com amplificadors de distribució o extensors de línia, garantint la qualitat i la força del senyal a tota la xarxa de distribució.
Característiques
◆ CATV Power Inserter 5-1000MHz funcionament de banda completa.
◆ Connector "F" de llautó niquelat amb protecció impermeable.
◆ Junta metàl·lica teixida que s'utilitza per proporcionar una alta -RFI.
◆ Completament segellat a prova de temps i pinça de fil inclosa.
Especificació
|
Lloc d'origen: Guangdong, Xina |
|||
|

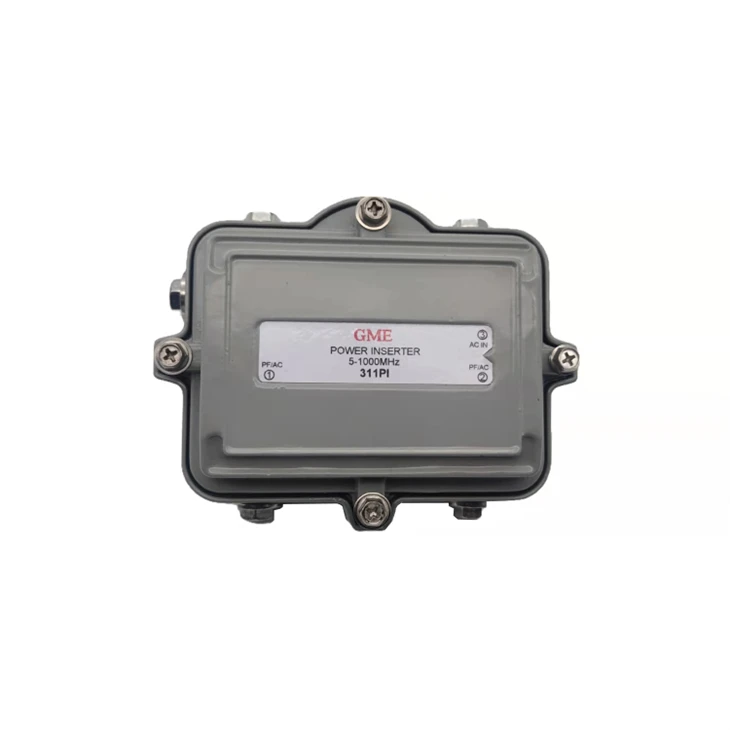

Número de model: GDINS-002 (311PI) |
|||
|
ARTICLE |
TÍPIC |
LÍMIT DE QC |
CONDICIONS DE LA PROVA |
|
1. FREQ. GAMME |
|
|
5 - 1000 MHz |
|
2. PÈRDUA D'INSERCIÓ |
- 0.5 dB |
-1,0 dB MÀX. |
5 - 40 MHz |
|
- 0.5 dB |
-1,0 dB MÀX. |
41 - 470 MHz |
|
|
- 0.8 dB |
-1,0 dB MÀX. |
471 - 860 MHz |
|
|
- 1.0 dB |
-1,5 dB MÀX. |
861 - 1000 MHz |
|
|
3. AÏLLAMENT (RF A CA) |
-60 dB |
-58 dB MIN. |
5 - 40 MHz |
|
-50 dB |
-45 dB MIN. |
41 - 470 MHz |
|
|
-45 dB |
-40 dB MÍN. |
471 - 860 MHz |
|
|
-40 dB |
-35 dB MIN. |
861 - 1000 MHz |
|
|
4. PÈRDUA DE RETORN (PORT RF) |
-20 dB |
-18 dB MÍN. |
5 - 40 MHz |
|
-20 dB |
-18 dB MÍN. |
41 - 470 MHz |
|
|
-20 dB |
-18 dB MÍN. |
471 - 860 MHz |
|
|
-18 dB |
-16 dB MIN. |
861 - 1000 MHz |
|
|
5. PAS AC |
|
12A MÀX |
AC A RF |

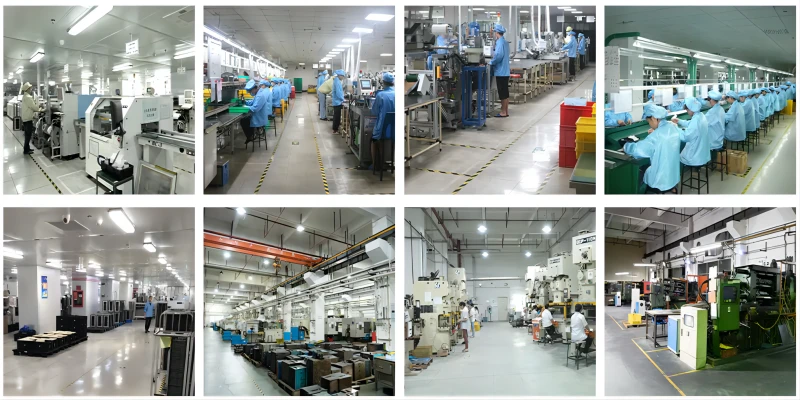

Goodmind Electronics (Shenzhen) Co., Ltd. es va establir l'any 1992, centrat en el sistema de difusió de televisió, amb una capacitat de fabricació integrada verticalment a casa amb un equip d'enginyeria experimentat i professional que proporciona servei ODM per a productes de sistemes de difusió per cable / satèl·lit / terrestre / IPTV.
Com funciona un alimentador de CATV?
L'inseridor d'alimentació CATV normalment es connecta en línia amb el cable coaxial. Injecta corrent continu (corrent continu) a la línia de cable, que després s'utilitza per alimentar els components actius, com ara amplificadors. Això permet l'amplificació i la distribució del senyal a llargues distàncies.
Quines són les aplicacions habituals dels inseridors de potència CATV?
Els inseridors de potència CATV s'utilitzen habitualment en sistemes de televisió per cable per proporcionar energia als amplificadors de línia, amplificadors de distribució i altres components actius. S'utilitzen per augmentar i mantenir la força del senyal en llargs recorreguts de cable o en zones amb recepció de senyal feble.
Quins tipus d'insertors d'alimentació CATV estan disponibles?
Els inseridors d'alimentació CATV vénen en diversos tipus i configuracions depenent de l'aplicació i els requisits específics del sistema de televisió per cable. Poden variar en termes de potència de sortida, rang de freqüència, nombre de sortides i altres característiques.
Preguntes freqüents
P: Els inseridors d'alimentació CATV són compatibles amb tots els sistemes de televisió per cable?
R: Els inseridors d'alimentació CATV estan dissenyats generalment per ser compatibles amb els sistemes estàndard de televisió per cable. Tanmateix, la compatibilitat pot variar en funció de factors com ara el rang de freqüència del sistema, el tipus d'amplificadors utilitzats i altres especificacions del sistema. És essencial assegurar-se que l'inseridor d'alimentació sigui compatible amb els requisits específics del vostre sistema de televisió per cable.
P: Què he de tenir en compte a l'hora de seleccionar un alimentador de CATV?
R: Quan seleccioneu un alimentador de CATV, tingueu en compte factors com ara els requisits d'alimentació dels vostres amplificadors, el rang de freqüències del vostre sistema de televisió per cable, el nombre de sortides necessàries i les funcions específiques necessàries per a la vostra aplicació. També és essencial garantir la compatibilitat amb les especificacions del vostre equip i sistema existents.
P: Hi ha alguna consideració d'instal·lació per als inseridors d'alimentació CATV?
R: Quan instal·leu un alimentador CATV, assegureu-vos que estigui connectat en línia amb el cable coaxial en la direcció correcta. Seguiu les instruccions del fabricant per a una instal·lació correcta i assegureu-vos que totes les connexions estiguin segures. A més, tingueu en compte factors com ara la connexió a terra i la protecció contra sobretensions per protegir el vostre equip i garantir un funcionament fiable.
