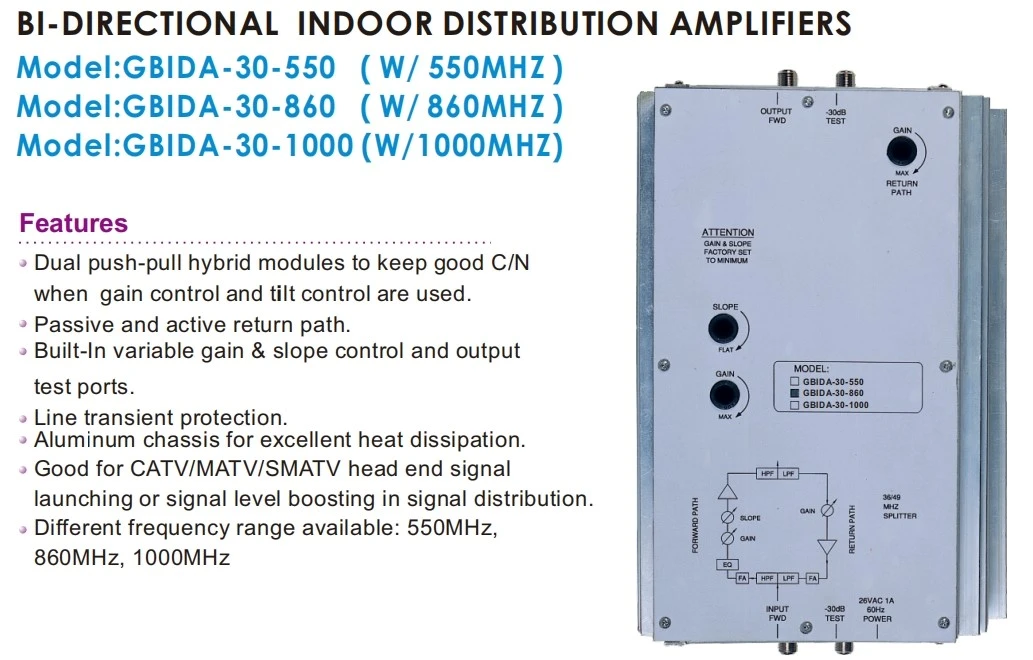

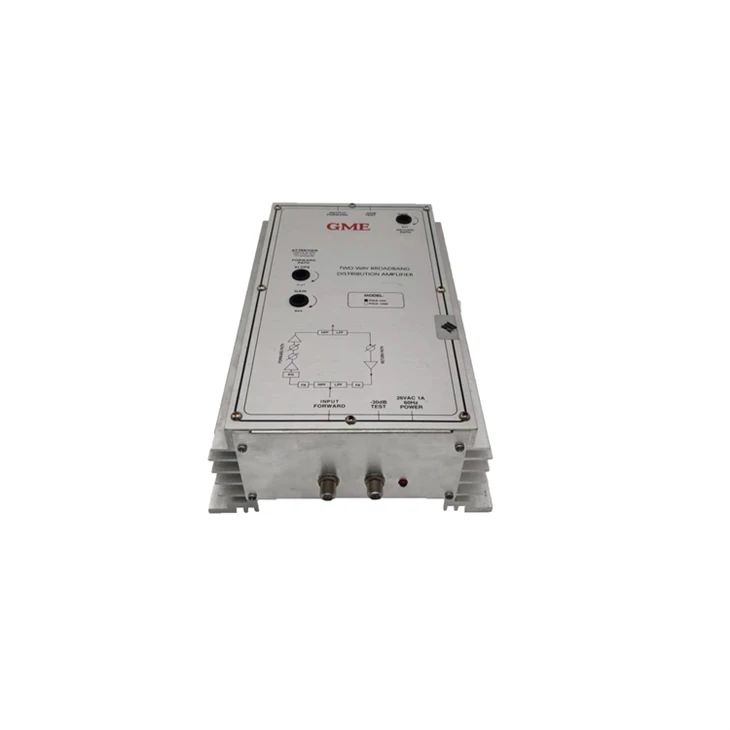

Descripció
L'amplificador de distribució push-pull bidireccional és un amplificador de distribució interior de banda ampla bidireccional de qualitat professional i-. Aquests amplificadors són ideals per a sistemes de distribució de RF multi-canal, la font d'entrada és una "caiguda de cable" o la sortida d'una capçalera MATV/SMATV/CATV.
- Mòduls híbrids doble push-pull per mantenir un bon C/N quan s'utilitza el control de guany i el control d'inclinació.
- Camí de retorn passiu i actiu.
- Integrat-en ports de prova de sortida i control de guany i pendent variables.
- Protecció contra transitoris de línia.
- Xassís d'alumini per a una excel·lent dissipació de la calor.
- Bona per al llançament del senyal de capçalera CATV/MATV/SMATV o per augmentar el nivell de senyal en la distribució del senyal.
- Diferent rang de freqüències disponible: 550 MHz, 860MHz, 1000 MHz.
Especificació
|
Número de model: GDAMP-017 (GBIDA-30-550) |
|||||
|
Model Especificació |
GBIDA-30-550 |
GBIDA-30-860 |
GBIDA-30-1000 |
Ruta de retorn actiu integrada |
Unitats |
|
Interval de freqüència: |
490-550 |
49-860 |
49-1000 |
5-36 |
MHz |
|
Planitud: |
±0.5 |
±0.75 |
±0.75 |
±0,5 ref. A 1 dB d'inclinació |
dB |
|
Càrrega del canal: |
77 |
129 |
150 |
3 |
|
|
Guany: |
32 |
32 |
32 |
18 |
dB |
|
Nivell de sortida: |
46 |
44 |
40 |
40 |
dBmV |
|
Figura de soroll (a): |
7 |
8.5 |
8.5 |
6 |
dB |
|
Interval de control de guany: |
10 |
10 |
10 |
15 |
dB |
|
Interval de control de pendent: |
8 |
8 |
8 |
NA |
dB |
|
Nivell de port de prova: |
-30,±2 |
-30,±2 |
-30,±2 |
|
dB |
|
CSO compost de segon ordre-(b): |
-58 |
-54 |
-56 |
-60 |
dB |
|
Triple Beat compost-CTB (b): |
-58 |
-48 |
-53 |
-60 |
dB |
|
Modulació creuada-XMOD (b): |
-60 |
-48 |
-54 |
-60 |
dB |
|
Modulació del zumbit: |
-70 |
-70 |
-70 |
-65 |
dB |
|
Impedància-Tots els ports: |
75 |
75 |
75 |
75 |
Ω |
|
Pèrdua de retorn |
|
|
|
|
|
|
Entrada: |
12 |
12 |
12 |
15 |
dB |
|
Sortida: |
15 |
15 |
15 |
15 |
dB |
|
Temperatura de funcionament: |
-20 a+60 |
-20 a+60 |
-20 a+60 |
|
grau |
|
Req. d'alimentació |
|
|
|
|
|
|
117 VCA, 60 Hz (i): |
21.5 |
23 |
24 |
- |
W |
|
26 VCA, 60 Hz: |
0.85 |
0.9 |
1 |
- |
Amp |
|
Mida (LxWxH) m/m |
270x180x82 |
270x180x82 |
270x180x82 |
- |
m/m |
|
Pes d'enviament: kgs |
2.85 |
2.85 |
2.85 |
- |
kg |
|
Nombre d'híbrids: |
2 |
2 |
2 |
- |
|
|
Tecnologia híbrida: |
Empènyer-Tira |
Empènyer-Tira |
Empènyer-Tira |
- |
|
