Descripció
Amplificador alimentat per línia DBS, OTA i CATV de 54 a 2150 MHz amb guany directe de 14 dB i retorn passiu de subbanda.
SITUACIÓ
Es requereixen senyals DBS i CATV o Over The Air en diverses ubicacions connectades mitjançant cable coaxial.
SOLUCIÓ

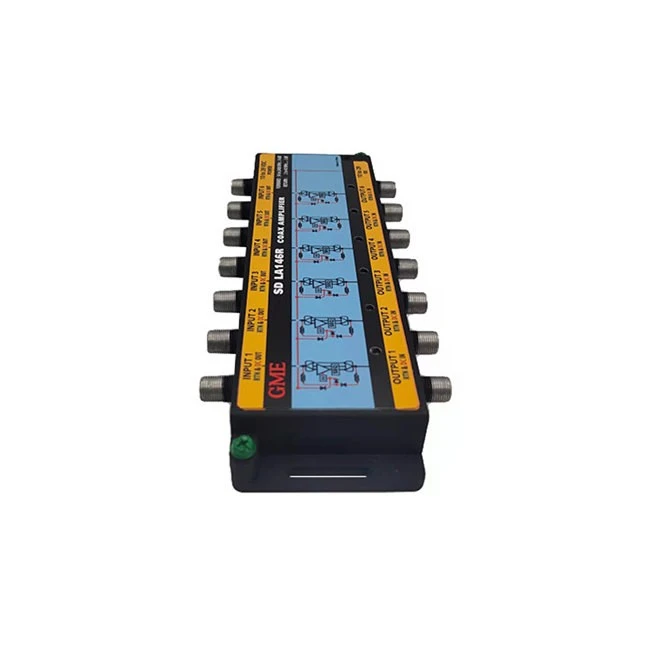

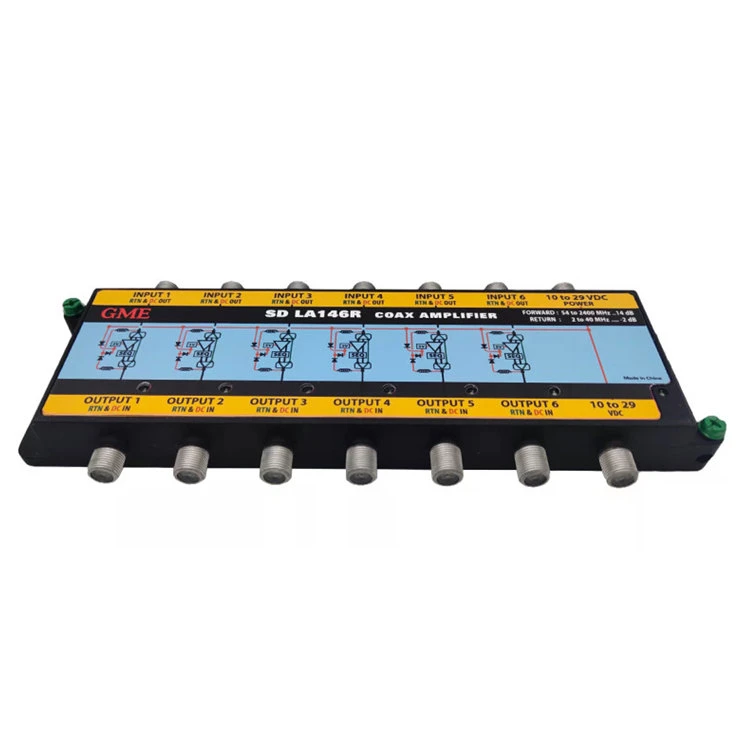

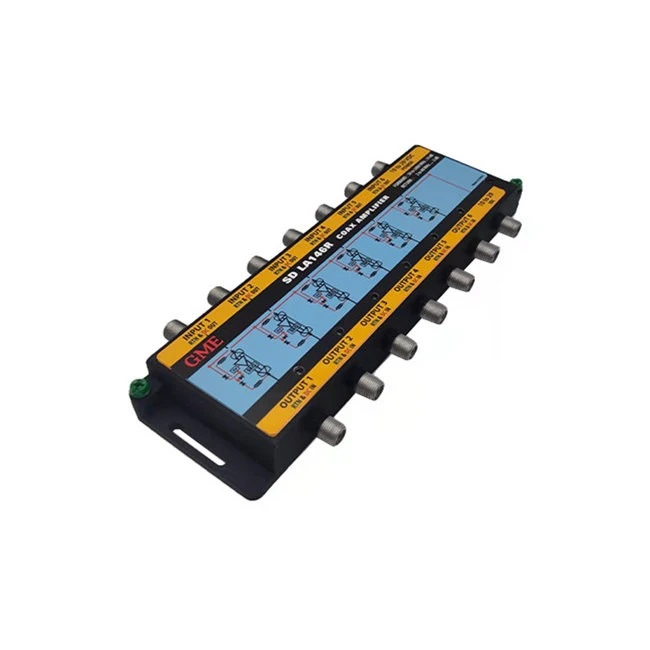

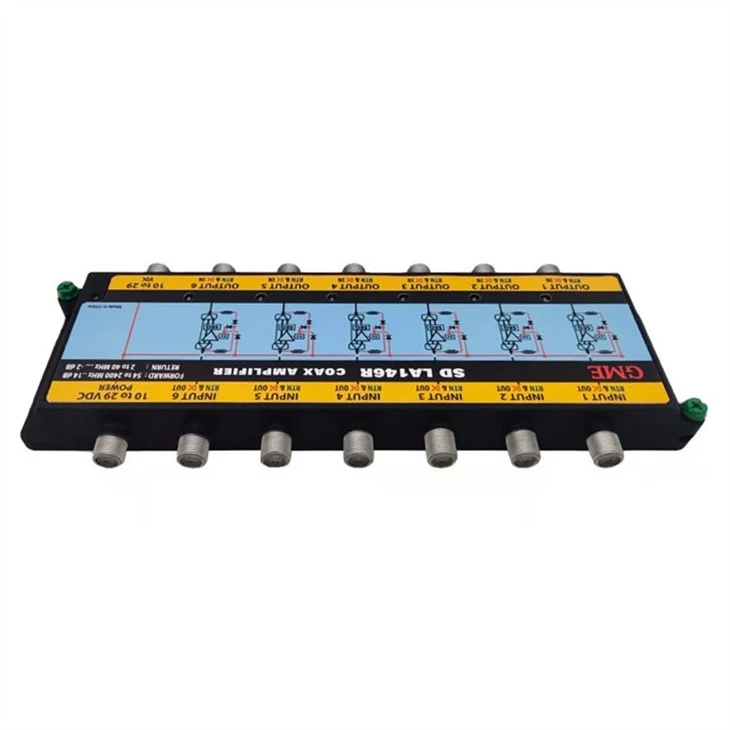

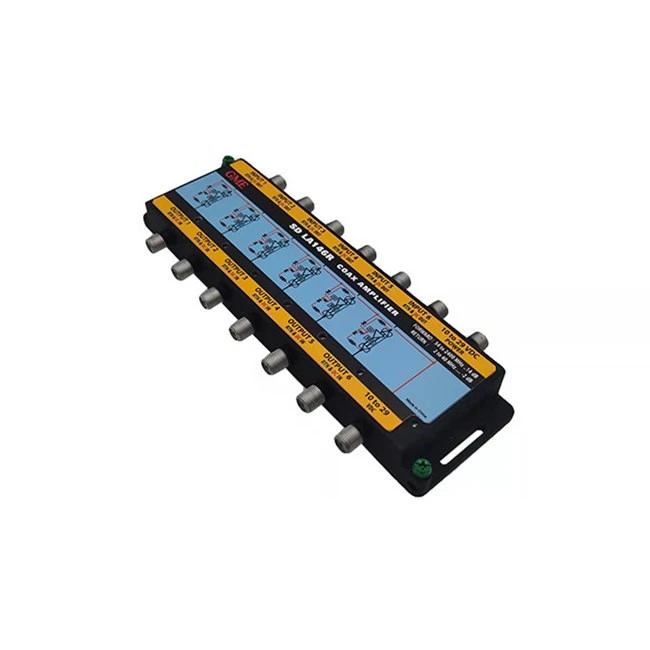

El model LA146R d'amplificador coaxial de 6 entrades amb camí de retorn pot ser alimentat per línia coaxial des de cada connector de sortida de RF. El model LA146R-T inclou una font d'alimentació externa per a l'alimentació directa. Una funció de conservació d'energia permet que l'amplificador funcioni de manera eficient entre 12 i 29 volts.
Especificació
|
Lloc d'origen: Guangdong, Xina |
|||||
|
Número de model: GDAMP-038 (LA146R) |
|||||
|
Item |
Min |
Tipus |
Màx |
Unitat |
Condició |
|
Nombre d'entrades |
|
6 |
|
|
SAT 1 fins SAT 6 |
|
Nombre de sortides |
|
6 |
|
|
SORTIDA 1 a SORTIDA 6 |
|
Interval de freqüència d'entrada |
250 |
|
2150 |
MHz |
|
|
Guany a 2150 |
13 |
|
15 |
dB |
|
|
Pendent 250 a 2150 MHz |
3 |
4 |
5 |
dB |
|
|
Impedància nominal |
|
75 |
|
Ω |
|
|
Pèrdua de retorn (entrada i sortida) |
|
|
-10 |
dB |
250 – 2150 MHz |
|
Aïllament |
30 |
|
|
dB |
Amb senyal aplicat a qualsevol entrada i la sortida com a referència; l'aïllament mesurat en totes les altres sortides serà més gran que |
|
PODER |
|
|
|
|
|
|
Fonts d'alimentació |
|
|
|
|
Dues fonts de 20 volts 1 A |
|
Tensió aplicada als connectors de sortida |
10 |
|
28 |
Vdc |
Cada amplificador individual funcionarà segons les especificacions quan s'apliqui tensió a cada connector de sortida de l'amplificador i serà |
|
Tensió als connectors d'entrada |
10 |
|
28 |
Vdc |
Cada amplificador individual funcionarà segons les especificacions quan s'apliqui tensió al connector d'entrada. La tensió no apareixerà |
|
20 volts aplicats al port DC LNB |
|
20 |
|
|
Aquesta tensió alimentarà els sis amplificadors i els 20 volts estaran presents al connector d'entrada de cada amplificador. Sense tensió |
|
20 volts aplicats al port DC AMP |
|
|
|
|
Aquest voltatge alimentarà els sis amplificadors. No hi haurà tensió a l'entrada ni a la sortida dels amplificadors |
|
20 volts aplicats al port DC LNB |
|
20 |
|
Vdc |
Els 20 volts aplicats al port DCLNB passaran al port DC |
|
Port DC AMP a corrent del port DC |
1.5 |
|
|
A |
|
|
Tensió màxima aplicada |
|
|
28 |
Vdc |
Ha de sobreviure quan s'aplica a qualsevol o a tots els ports durant menys de o igual a 24 hores. |
|
Interval de pas de corrent DC |
0 |
|
1.5 |
A |
|
|
Resistència DC |
|
|
0.2 |
Ohms |
No s'aplica al cable |
|
Caiguda de tensió de CC |
|
|
0.4 |
Vdc |
No s'aplica al cable |
|
DiSEq |
|
|
|
|
|
|
Interval de freqüència DiSEqC |
17.6 |
22 |
26.4 |
kHz |
Ha de passar sense degradacions ni distorsions. |
|
Feu referència a l'especificació Eutelsat DiSEqC 2.0. |
|||||
|
Impedància del dispositiu DiSEqC |
1000 |
|
|
Ω |
La impedància que presenta el dispositiu respecte a terra. A través del rang de freqüència DiSEqC |
|
DiSEqC a través de la impedància |
|
|
1 |
Ω |
La impedància que té el dispositiu en el camí de pas. A través del rang de freqüència DiSEqC. |
|
Paraules de control ETC per a la commutació 13/18 |
|
|
|
|
Ha de passar sense degradacions ni distorsions. La seva presència no ha d'afectar el rendiment de RF. |
|
Consulteu les especificacions de la funció de la caixa de commutació EchoStar 13/18. |
|||||
